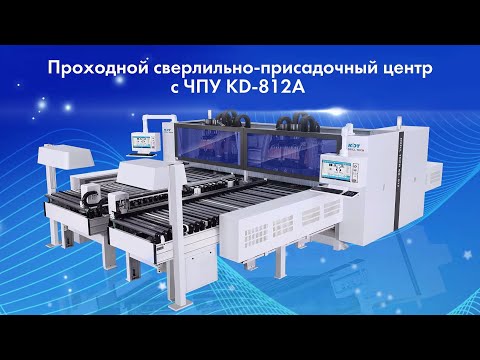

KDT KD-812A pramoninės 6-ių pusių CNC gręžimo staklės su dviem darbo stalais ir šešiomis gręžimo grupėmis

KDT KD-812A pramoninės 6-ių pusių CNC gręžimo staklės su dviem darbo stalais ir šešiomis gręžimo grupėmis

€0,00 EUR
€0,00 EUR
Išpardavimas Išparduota
Mokesčiai įtraukti.

KDT KD-812A - tai pramoninis CNC gręžimo frezavimo centras skirtas gręžti, frezuoti, įpjauti baldines detales iš visų 6 pusių per vieną operaciją.

"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."

Modelio KD-812A ypatybės

Darbas su failais iš programų IMOS, BAZIS, INVENTOR, MegaTISCHLER, Corpus 3D,  Alphacam,  Solidworks and ABRYS

Vienu metu dirbant dviem viršutiniams gręžimo suportams min atstumas tarp grąžtų 96 mm.
Dvigubi griebtuvai, kurių didžiausias važiavimo greitis 140 m/min 5,5 m ilgio kreipiančiosiomis.

Griovelių formavimo įrenginys (pjūklas).

Du frezavimo agregatai (viršutinis 5,5 kW + apatinis 3,5 kW).

Įrenginys vienu metu gali apdoroti dvi plokštes - viršutinę ir apatinę - per vieną darbo ciklą.

  • Ašies greitis - X-140 m/min, Y-90 m/min, Z-50 m/min.
  • Didžiausias ruošinio dydis - 1220x2800 mm.
  • Mažiausias ruošinio dydis - 50x250 mm.
  • Ruošinio storis - 9-60 mm.
  • Gręžimo grupių skaičius - 6.
  • Vertikalių grąžtų skaičius (viršutinė grupė) - 64.
  • Vertikalių grąžtų skaičius (apatinė grupė) - 18.
  • Horizontalių grąžtų skaičius - 24.
  • Frezavimo velenų galia - 2x5,5 kW + 2x3,5 kW.
  • Bendra galia - 59,5 kW.
  • Darbinis slėgis - 6 Atm.
  • Staklių dydis - 7100x4920x2190 mm.
  • Staklių svoris - 7200 kg.

Įrengimas yra mūsų sandėlyje Slovenijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.

Suteikiame 12 garantiją.

Suteikiame pogarantinio remonto paslaugas.

Visos atsarginės dalys yra mūsų sandėlyje Slovenijoje.

SAVYBĖS

  • Didelis produktyvumas - 6 ruošiniai per minutę.
  • Didelis apdirbimo greitis: 140/90/50 m/min.
  • 2 nepriklausomi darbo stalai.
  • Gręžimas iš 6 pusių.
  • 3 gręžimo grupės (2 viršuje ir 1 apačioje) ant kiekvieno stalo.
  • Du frezavimo įrenginiai (1 viršuje + 1 apačioje) ant kiekvieno darbo stalo.
  • Mažiausias darbinis atstumas tarp dviejų gręžimo grupių yra 80 mm.
  • Mažų detalių nuo 250x50 mm gręžimas.
  • Staklių veikimas pralaidumo režime.
  • Automatinis ruošinio pločio nustatymas jutikliu.
  • Automatinis ruošinio padėties nustatymas lygintuvais.
  • Dvipusio detalių gręžimo apdorojimo vizualizavimas.
  • Brūkšninių kodų nuskaitymo sistema.

KONSTRUKCIJOS PRIVALUMAI

Nepriklausomas dviejų plokščių apdorojimas
Dėl dviejų nepriklausomų darbo stalų vienu metu galima apdoroti dvi plokštes.
Valdymo skydas
Staklėse įrengtas pramoninis kompiuteris su "Windows" operacine sistema.
Brūkšninių kodų skaitytuvas
Brūkšninių kodų skaitytuvas ant kiekvieno stalo.
Gręžimo grupė
Ant kiekvieno darbo stalo yra 3 gręžimo grupės: 12 horizontalių grąžtų, 41 vertikalus grąžtas (32 - viršuje, 9 - apačioje) ir 2 frezavimo įrenginiai - 1 viršuje (5,5 kW) + 1 apačioje (3,5 kW).
Ant dviejų stalų iš viso yra 4 frezavimo velenai ir 6 gręžimo grupės: 106 gręžimo grąžtų (82 vertikalūs + 24 horizontalūs).
Atstumas tarp viršutinių gręžimo grupių
Mažiausias darbinis atstumas tarp dviejų gręžimo grupių yra 80 mm.
Gręžimas iš 6 pusių
Dėl galimybės gręžti iš 6 pusių staklės vienu metu gali apdoroti dvi plokštes - viršutinę ir apatinę - per vieną darbo ciklą.
Frezavimo įrenginys.
4 frezavimo velenai 2x5,5 kW + 2x3,5 kW, 18000 aps/min (viršutinis ir apatinis) tiesiems ir lenktiems grioveliams pjauti.
Galingas korpusas
Kuriant stakles buvo apskaičiuotos ir sumodeliuotos didžiausios leistinos apkrovos ir staklių konstrukcijos reikalavimai. Korpusas grūdinamas, kad būtų sumažinti visi vidiniai medžiagos įtempiai, o tada apdirbama didelio tikslumo CNC įranga.
Iškrovimo konvejeris
Staklės turi galinį dalių iškrovimą.
Padėties nustatymo spaustuvai
Du automatiniai spaustuvai leidžia patikimai užspausti nuo  250 mm iki 2800 mm ilgio ruošinius ir gręžiant atlikti mažiau pertraukimų, todėl ciklo greitis gerokai padidėja, palyginti su vieno spaustuvo staklėmis. Didžiausias greitis padidėja iki 140 m/min.
Judančios plokštės
Judančios plokštės gręžimo srityje leidžia frezuoti per visą paviršių. Lengvą ruošinių judėjimą ant stalo lemia specialaus elektrinio ventiliatoriaus tiekiamas oro srautas per viršutinėje stalo dalyje esančias skyles, todėl išvengiama galimų įbrėžimų ant apatinio ruošinio paviršiaus.
Ruošinio padėties nustatymas
Staklės automatiškai išlygina ir pozicionuoja ruošinį.
Automatinis ruošinio pločio nustatymas
Automatinis ruošinio pločio nustatymas jutikliu.
Minimalus ruošinio dydis
Mažų detalių nuo 250x50 mm gręžimas.
Elektros spinta
Sandari, dulkėms ir drėgmei atspari spinta su pirmaujančių pasaulio gamintojų elektroniniais komponentais perkeliama už apdirbimo zonos ribų, taip pailginamas elektrinių komponentų tarnavimo laikas ir užtikrinama lengva priežiūra.
