KDT KD-612 KHSZA - tai pramoninis CNC gręžimo frezavimo centras skirtas gręžti, frezuoti, įpjauti baldines detales iš visų 6 pusių per vieną operaciją.
"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."
Modelio KD-612KHSZA ypatybės
Darbas su failais iš programų IMOS, BAZIS, INVENTOR, MegaTISCHLER, Corpus 3D, Alphacam, Solidworks and ABRYS
Vienu metu dirbant dviem viršutiniams gręžimo suportams min atstumas tarp grąžtų 96 mm.
Dvigubi griebtuvai, kurių didžiausias važiavimo greitis 140 m/min 5,5 m ilgio kreipiančiosiomis.
Griovelių formavimo įrenginys (pjūklas)
Du frezavimo agregatai (viršutinis 5,5 kW + apatinis 3,5 kW).
Įrenginys vienu metu gali apdoroti dvi plokštes - viršutinę ir apatinę - per vieną darbo ciklą.
- Ašies greitis - X-140 m/min, Y-90 m/min, Z-50 m/min.
- Didžiausias ruošinio dydis - 1200x2800 mm.

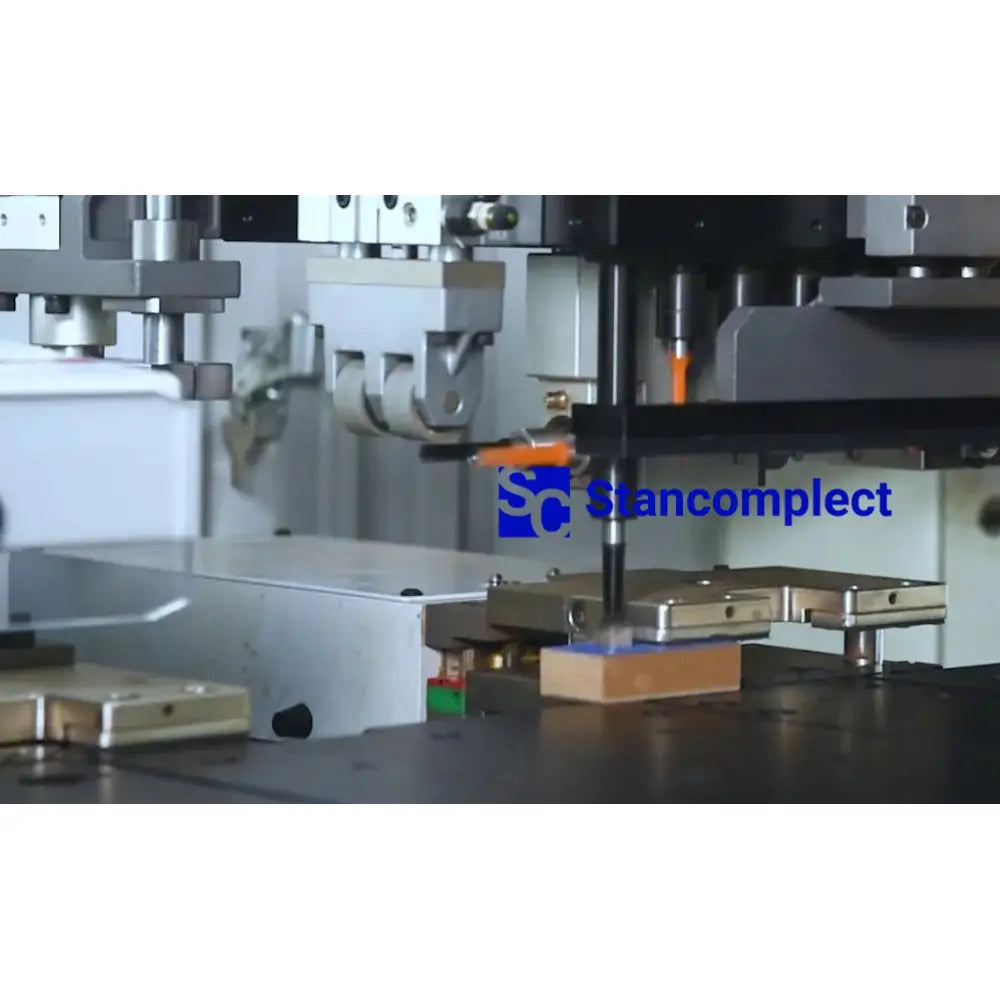

- Mažiausias ruošinio dydis - 50x250 mm.
- Ruošinio storis - 9-60 mm.
- Gręžimo grupių skaičius - 3.
- Vertikalių grąžtų skaičius (viršutinė grupė) - 26.
- Vertikalių grąžtų skaičius (apatinė grupė) - 9.
- Horizontalių grąžtų skaičius - 12.
- Frezavimo velenų galia - 1x5,5 kW + 1x3,5 kW.
- Linijinis įrankio keitimas 5 pozicijose viršutiniam frezavimo įrenginiui.
- Griovelių pjovimo pjūklas su 120x20x4 pjovimo disku.
- Bendra galia - 30,1 kW.
- Darbinis slėgis - 6 Atm.
- Staklių dydis - 7100x2855x2190 mm.
- Staklių svoris - 4000 kg.
Įrengimas yra mūsų sandėlyje Slovenijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.
Suteikiame 12 garantiją.
Suteikiame pogarantinio remonto paslaugas.
Visos atsarginės dalys yra mūsų sandėlyje Slovenijoje.
SAVYBĖS
- Vizijos sistema brūkšninių kodų nuskaitymui.
- Ritininis konvejeris su ruošinio padėties nustatymo sistema.
- Linijinis įrankio keitimas 5 pozicijose viršutiniam frezavimo įrenginiui.
- Gręžimas iš 6 pusių.
- Geriausias kainos ir kokybės santykis.
- Brūkšninių kodų skaitytuvas.
- Stalas su oro pagalve.
- Galimybė dirbti su visomis populiariomis detalių gręžimo optimizavimo ir etikečių spausdinimo programomis.
- Staklės per pamainą apdoroja 800-1000 detalių.
- Skirta vidutinei ir didelei gamybai.
- Griovelių formavimo įrenginys (pjūklas).
- Ruošinio ilgio kontrolė (jei ruošinio dydis neteisingas, staklės parodo informacinį pranešimą).
- Galimybė atlikti kreivalinijinį ruošinių pjovimą.
- Po kiauryminio frezavimo, tais atvejais, kai atliekos yra pakankamai didelės, staklės sustoja ir leidžia pašalinti atliekas iš apdirbimo zonos, kad būtų išvengta staklių pažeidimų.
- Iškrovimo konvejeris - jame įrengtas ruošinio aptikimo jutiklis, ir jei operatorius pamiršta nuo konvejerio nuimti anksčiau apdirbtą ruošinį, staklės neleidžia kitam ruošiniui stumti ruošinio ant grindų, bet sustoja ir laukia, kol ruošinys bus nuimtas.
- Judesio jutiklis ant konvejerio turi ventiliatorių, kad būtų išvengta užteršimo.
KONSTRUKCIJOS PRIVALUMAI

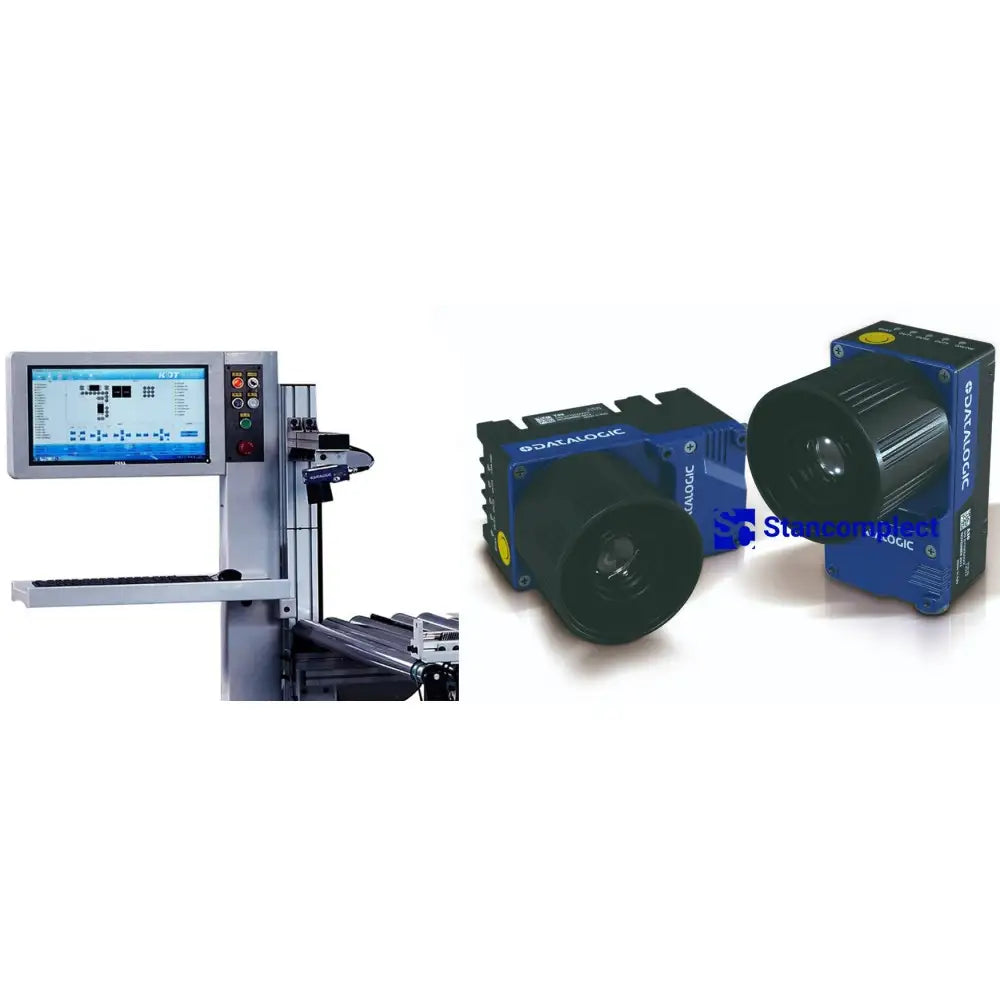

Valdymo skydas
Valdymo skydas su regos sistema - ant laikiklio sumontuota autonominė išmanioji kamera, pagaminta DATALOGIC, automatiškai nuskaito visus praeinančius brūkšninius kodus.

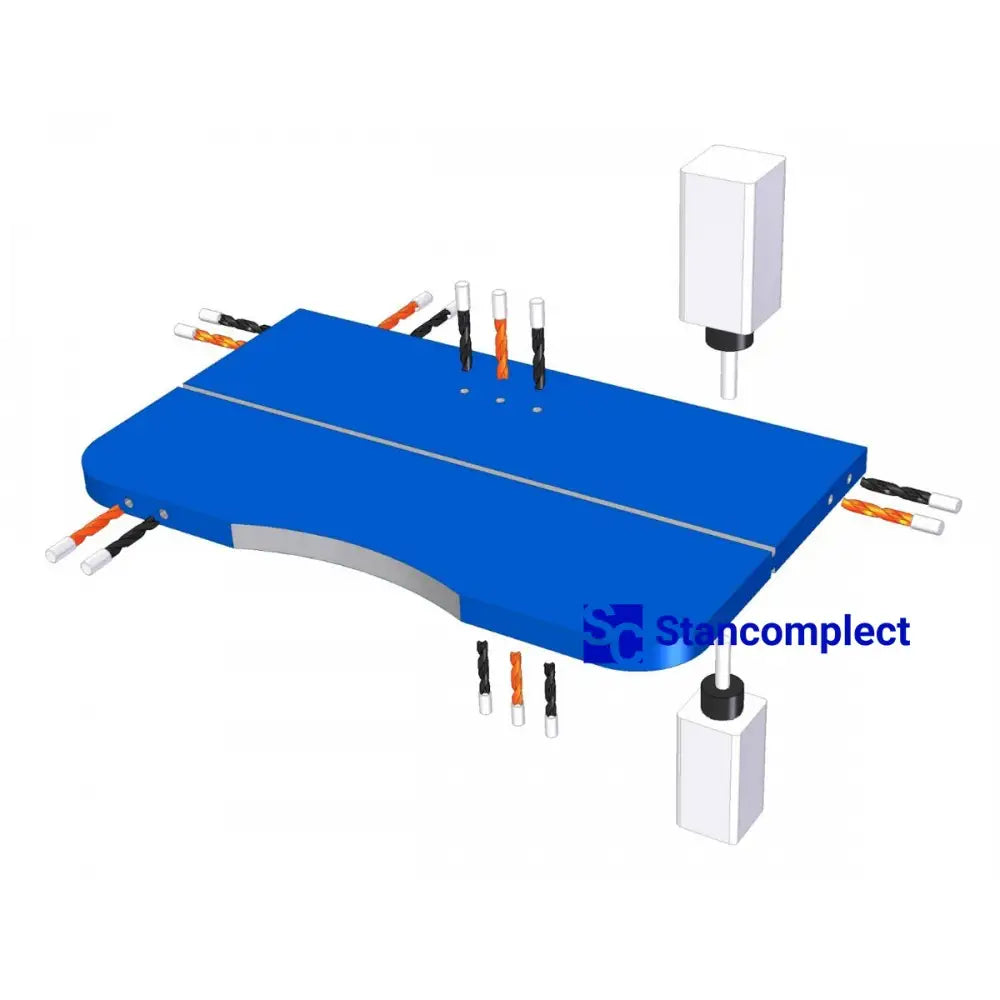

Gręžimas iš 6 pusių
Dėl galimybės gręžti iš 6 pusių įrenginys vienu metu gali apdoroti dvi plokštes - viršutinę ir apatinę - per vieną darbo ciklą.

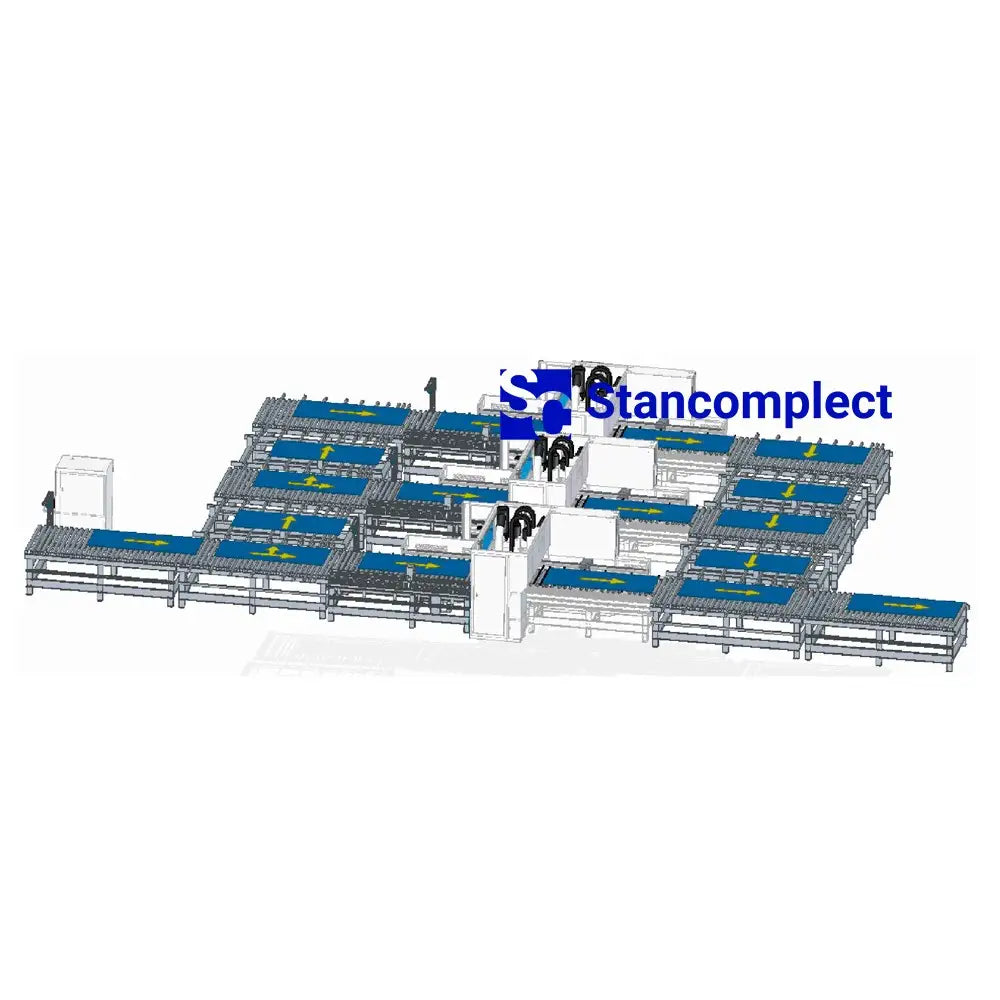

Naudojimas automatinėse linijose
Staklės skirtos naudoti automatiniu režimu su galimybe į vieną liniją sujungti iki 3 staklių.

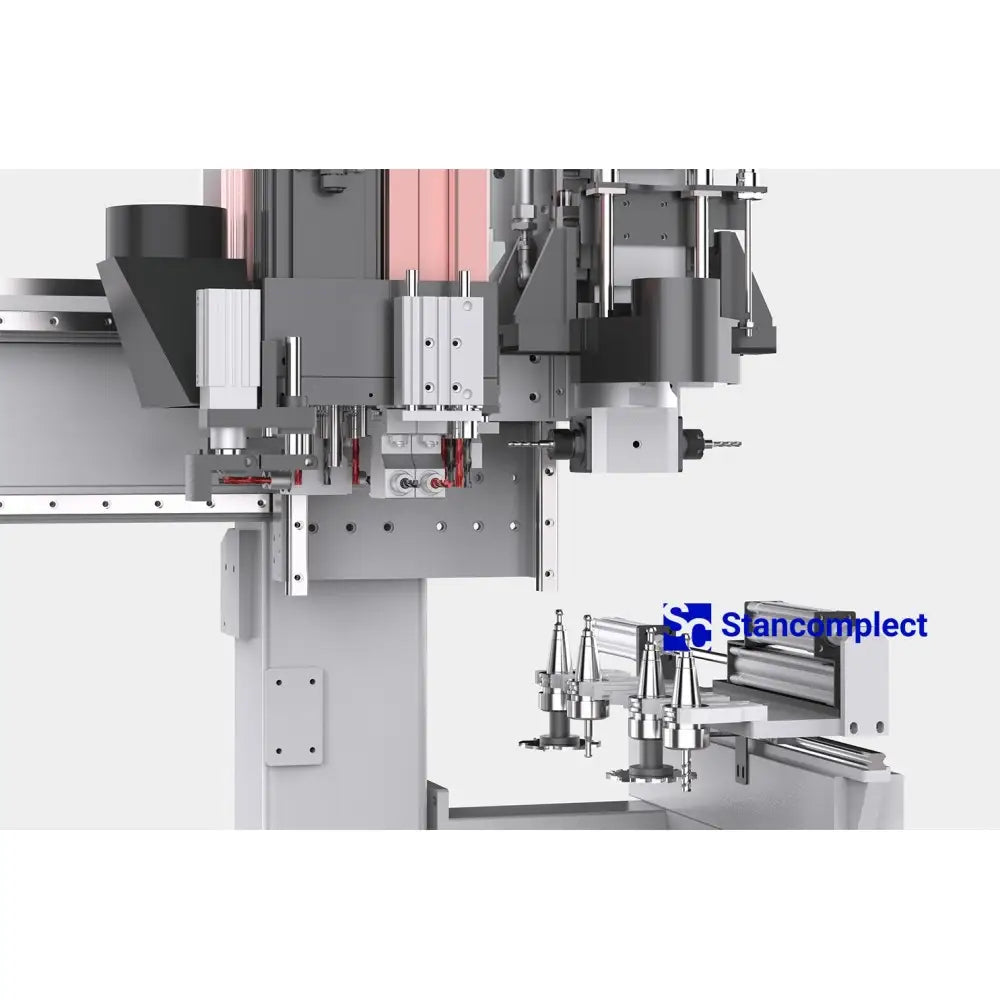

Gręžimo grupė
Gręžimas iš 6 pusių. Staklėse yra 3 gręžimo grupės ant: 12 - horizontalių grąžtų, 35 - vertikalių grąžtų (26 - viršutinis, 9 - apatinis). Standartinėje komplektacijoje sumontuoti 2 frezavimo įrenginiai(5,5 kW + 3,5 kW).

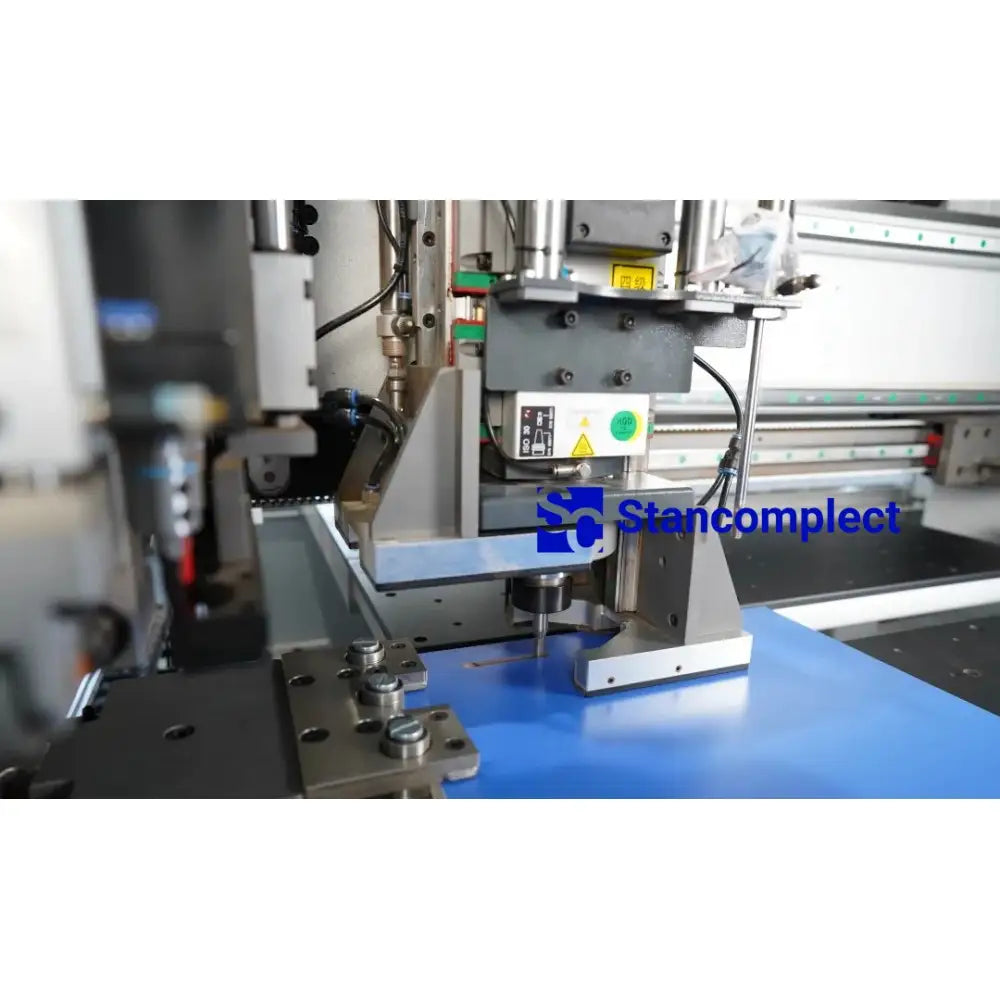

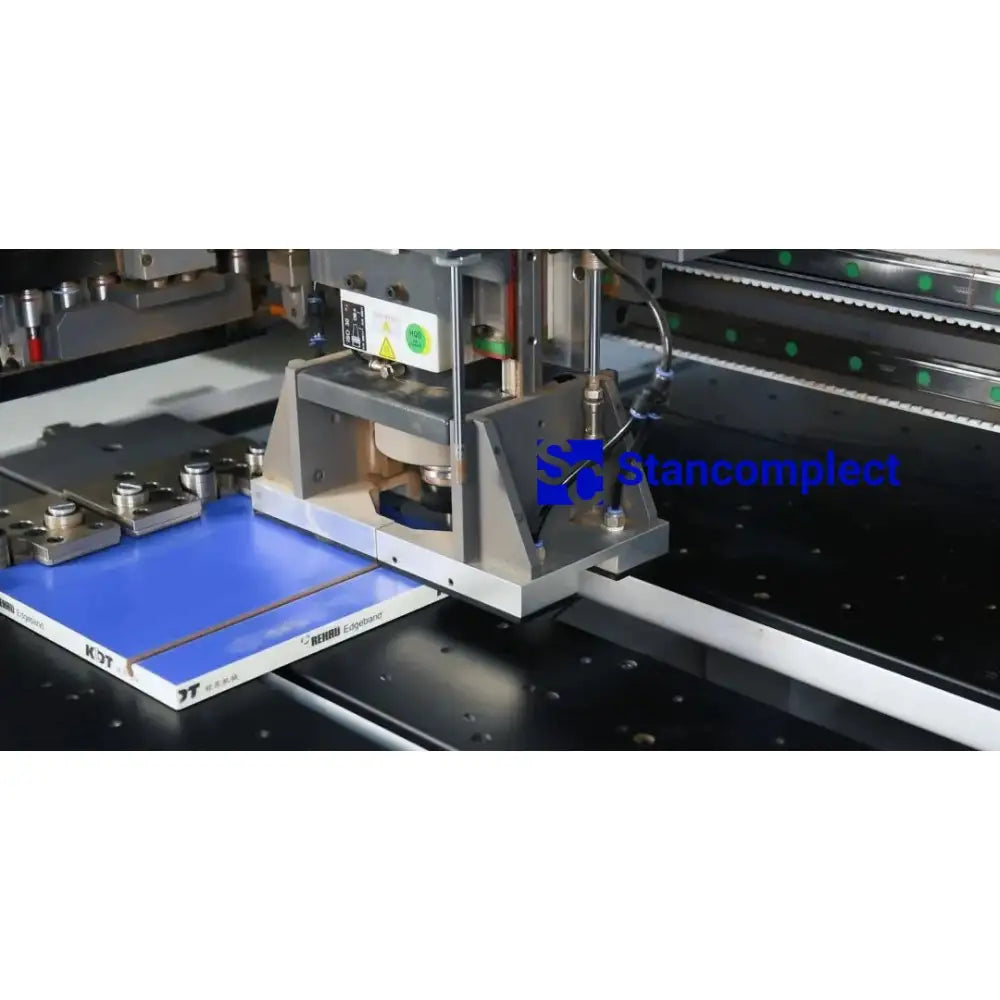

Frezavimo įrenginys

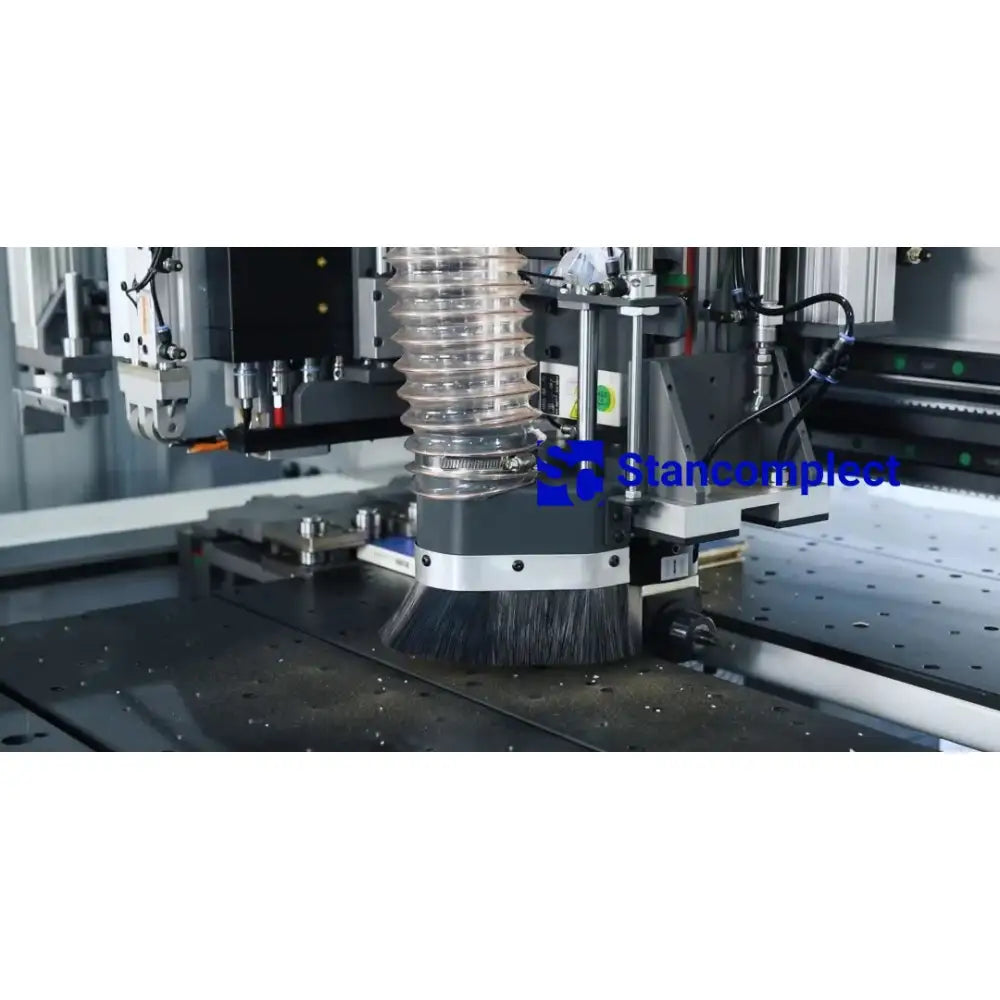

2 frezavimo velenai: 5,5 kW, 3,5 kW, 18 000 aps/min (viršuje ir apačioje). Viršutinis frezavimo velenas dėl didesnės galios gali dirbti su įvairiais įrankiais ir atlikti įvairias operacijas - šoninis frezavimas ir griovelių pjovimas.

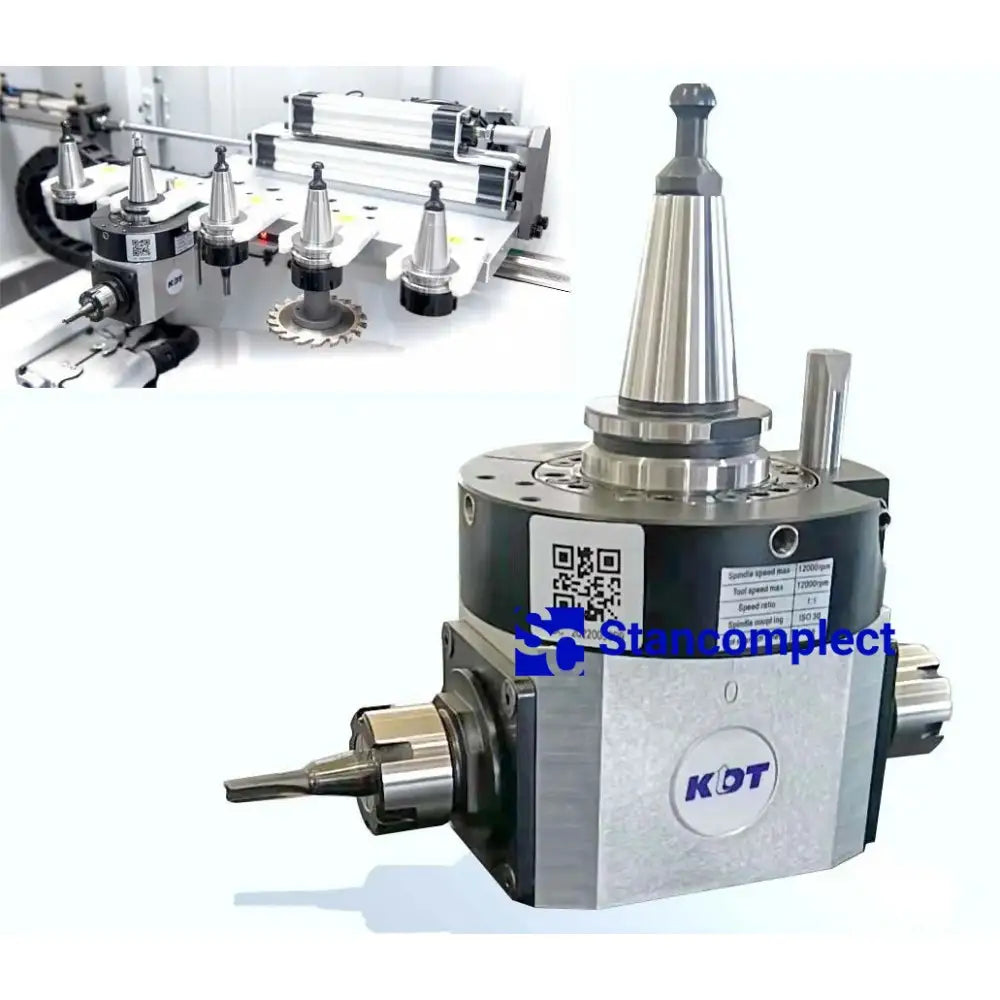

Specialus CNC įrenginys
Specialus CNC įrenginys gali atlikti pjovimo, gręžimo ir frezavimo operacijas (nematomoms detalėms, rankenoms, vyriams ir t. t.).

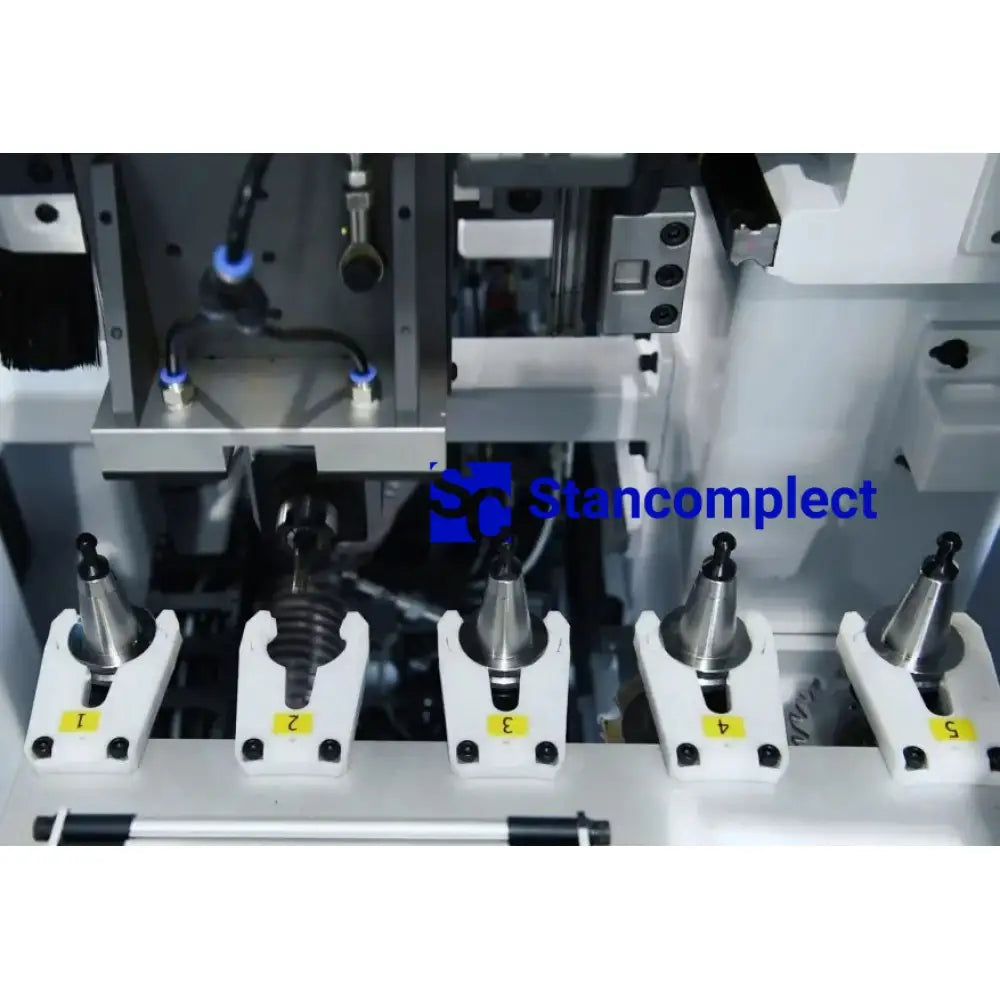

Linijinis įrankio keitimas 5 pozicijose
Viršutinis frezavimo velenas turi 5 pozicijose linijinį įrankio keitimą, kuris taupo laiką pereinant nuo vieno tipo apdirbimo prie kito.

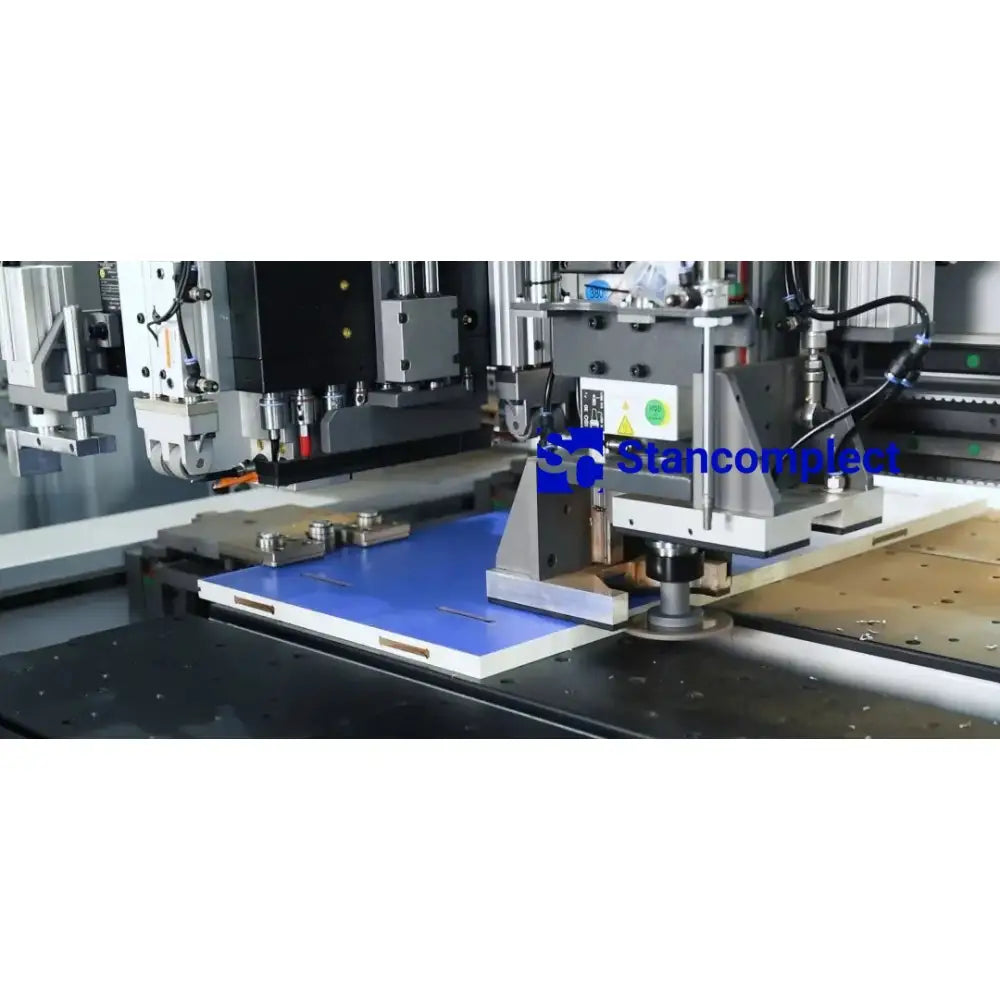

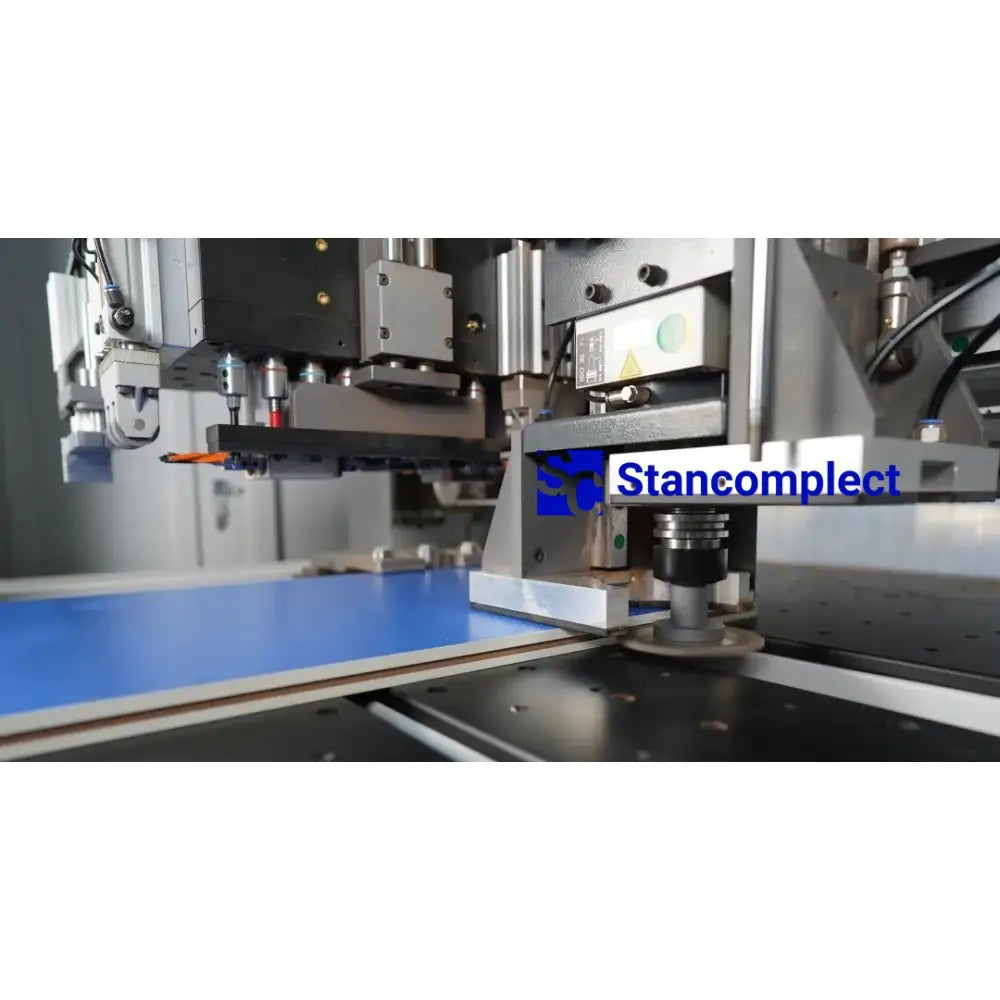

Griovelių formavimo įrenginys
Griovelių formavimo įrenginys su pjūklu (disko skersmuo 120 mm).

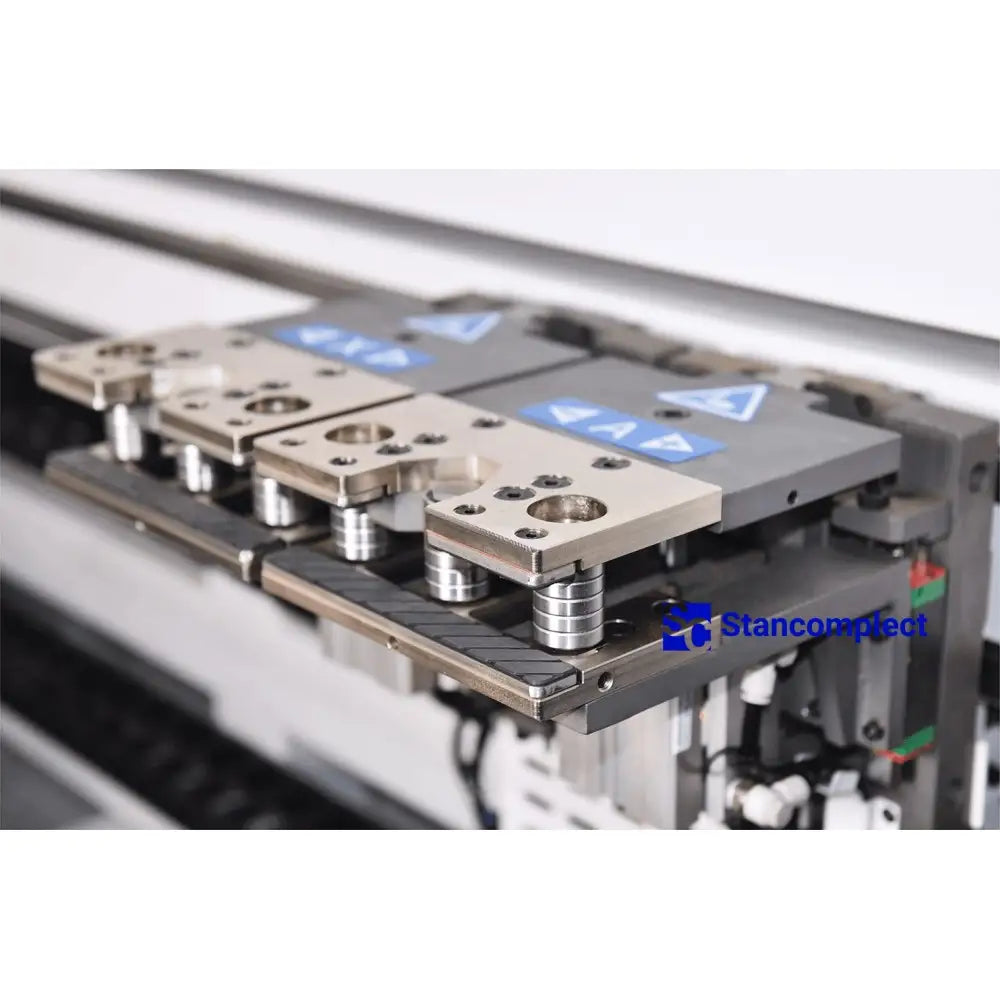

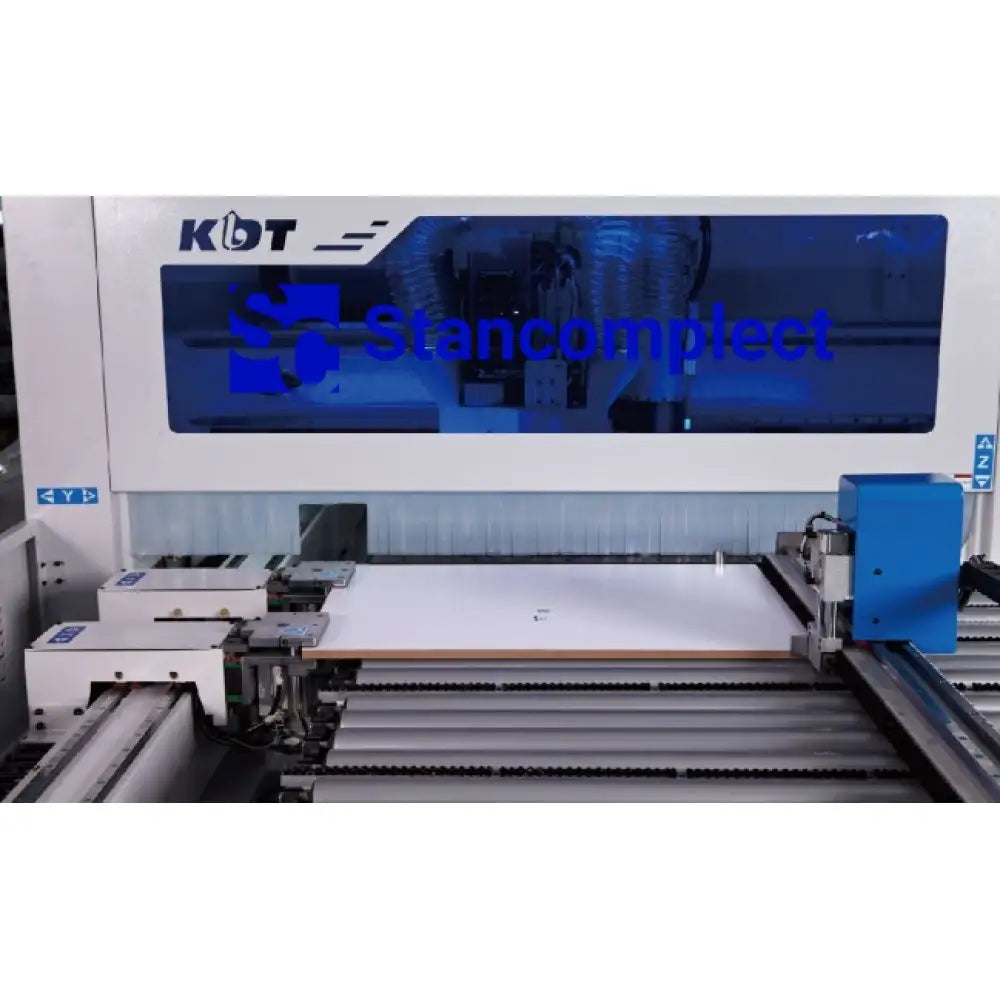

Padėties nustatymo spaustuvai
Du automatiniai spaustuvai leidžia patikimai užspausti nuo 70 mm iki 2800 mm ilgio ruošinius ir gręžiant atlikti mažiau pertraukimų, todėl ciklo greitis gerokai padidėja, palyginti su vieno spaustuvo staklėmis. Didžiausias greitis padidėja iki 140 m/min.

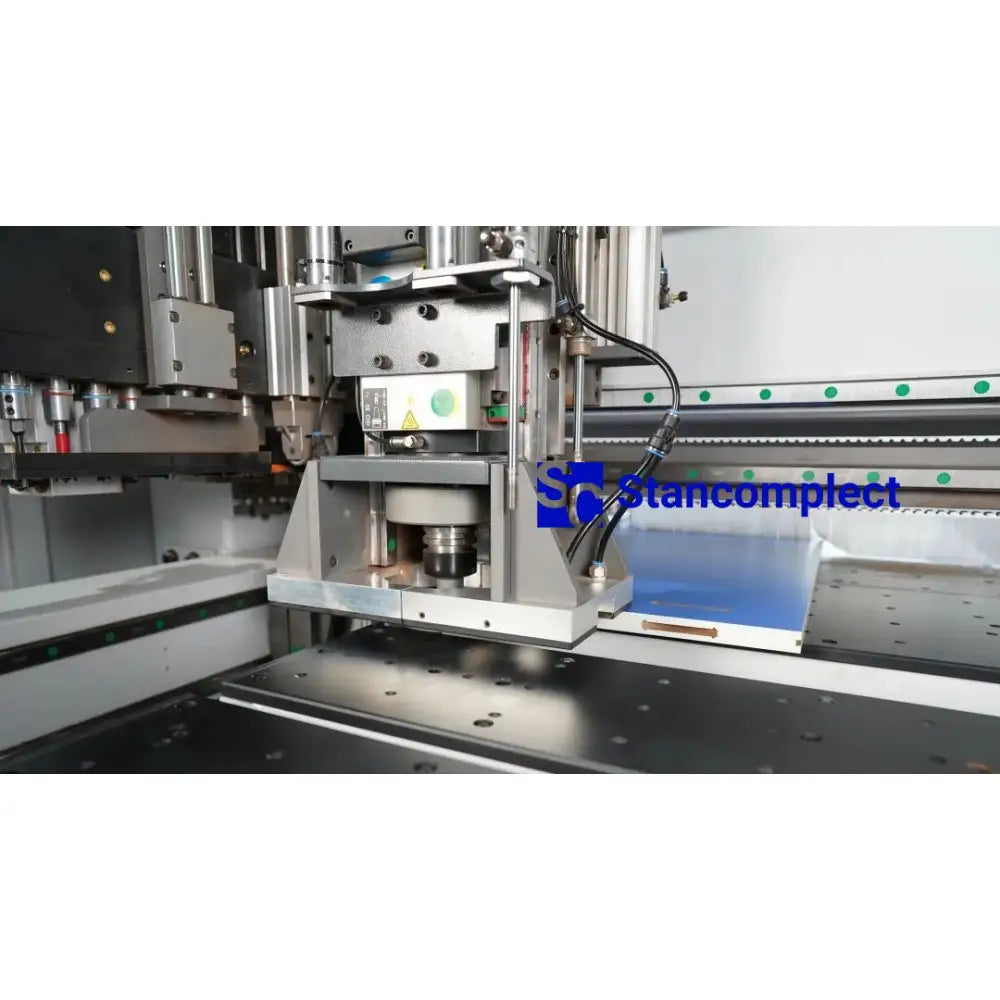

Vertikalus frezavimo prispaudimas
Viršutiniame frezavimo velene įrengtas galingas vertikalus spaustuvas su dviem prispaudimo plokštelėmis. Padidina frezavimo tikslumą ir apsaugo ruošinį nuo pažeidimų.
Detalių gręžimo optimizatorius
Galimybė dirbti su visomis populiariomis detalių gręžimo optimizavimo ir etikečių spausdinimo programomis.

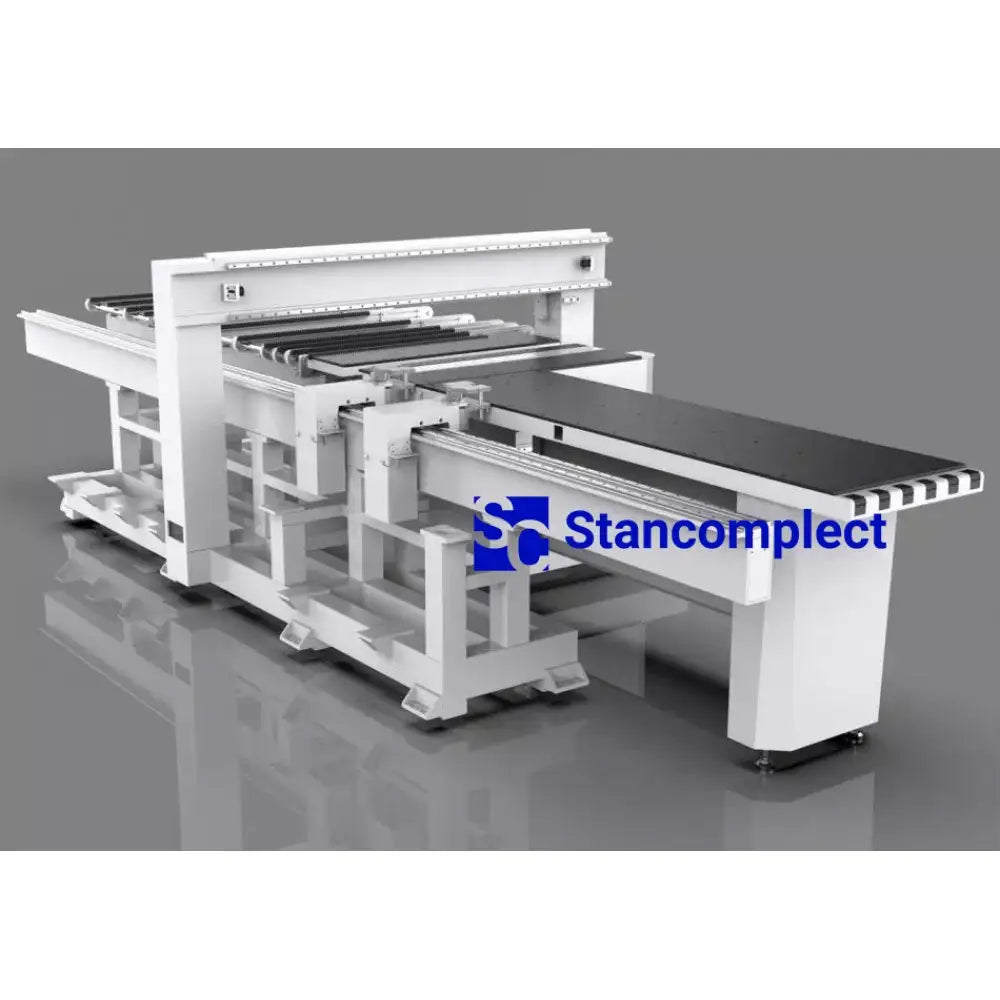

Kuriant stakles buvo apskaičiuotos ir sumodeliuotos didžiausios leistinos apkrovos ir staklių konstrukcijos reikalavimai. Korpusas grūdinamas, kad būtų sumažinti visi vidiniai medžiagos įtempiai, o tada apdirbama didelio tikslumo CNC įranga.

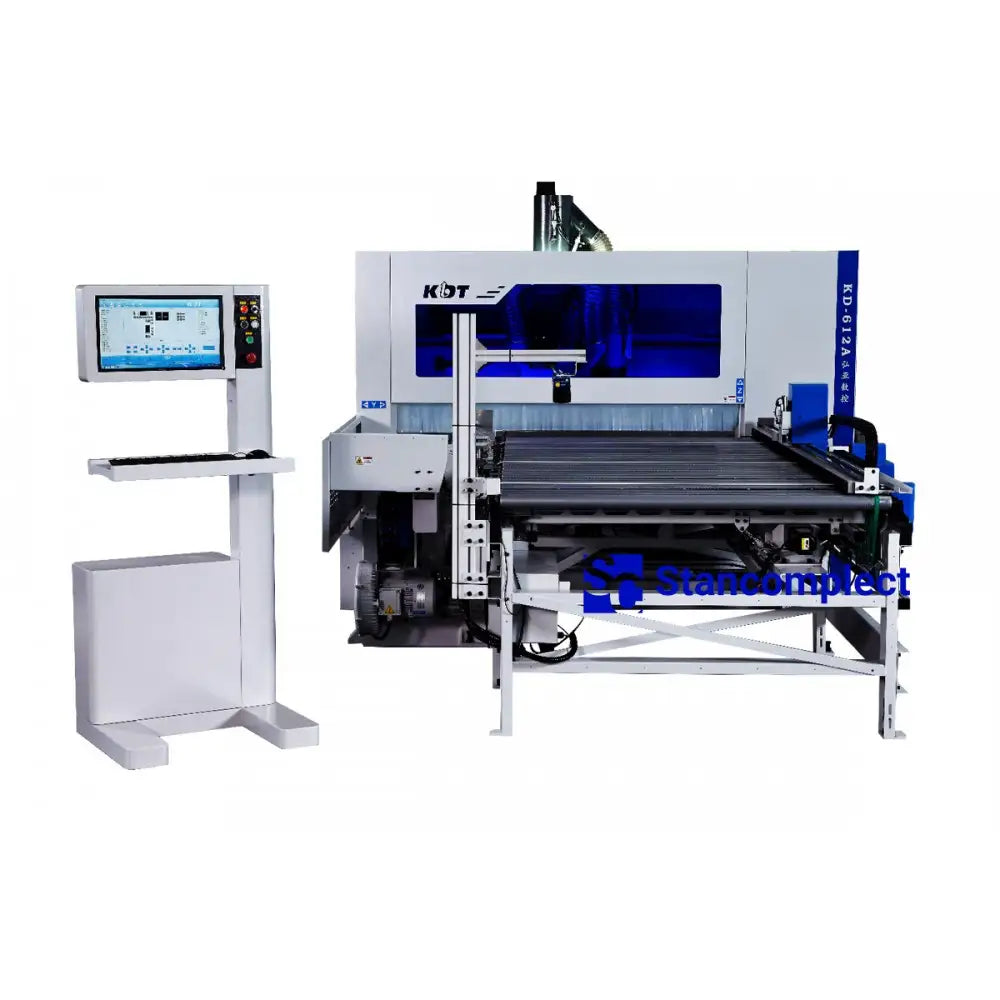

Iškrovimo konvejeris
Iškrovimo konvejeryje įrengtos juostinės pavaros ir judesio jutikliai.
Padėties nustatymo spaustuvai
Ruošinio padėtis ant staklių nustatoma naudojant automatinį šoninį lygintuvą. Nuskaičius brūkšninį kodą, šoninis lygintuvas kuo labiau priartėja prie ruošinio matmenų. Ruošinys remiasi į nulinį tašką X ašyje, o šoninis lygintuvas jį pozicionuoja Y ašyje. Tada du pneumatiniai griebtuvai perkelia ruošinį į staklių darbinę zoną tolesniam apdirbimui.
Vertikalus prispaudimas
Galinga vertikaliojo prispaudimo sistema patikimai pozicionuoja ruošinį. Veikia sinchroniškai su gręžimo įrenginiu.

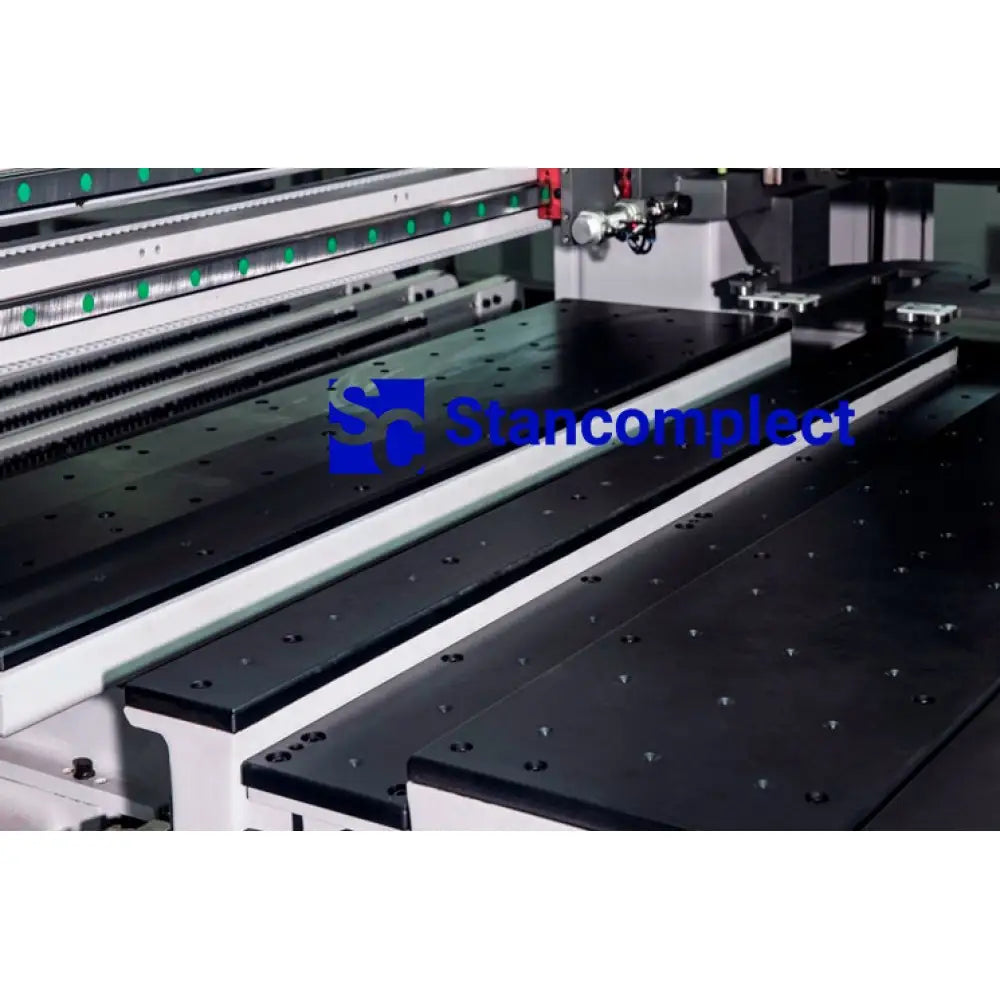

Judančios plokštės
Judančios plokštės gręžimo zonoje leidžia atlikti kiauryminį frezavimą.
