KDT KD-612KH - tai pramoninis CNC gręžimo frezavimo centras skirtas gręžti, frezuoti, įpjauti baldines detales iš visų 6 pusių per vieną operaciją.
"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."
Modelio KD-612KH ypatybės
Darbas su failais iš programų IMOS, BAZIS, INVENTOR, MegaTISCHLER, Corpus 3D, Alphacam, Solidworks and ABRYS
Vienu metu dirbant dviem viršutiniams gręžimo suportams min atstumas tarp grąžtų 96 mm.
Dvigubi griebtuvai, kurių didžiausias važiavimo greitis 140 m/min 5,5 m ilgio kreipiančiosiomis.
Griovelių formavimo įrenginys (pjūklas).
Du frezavimo agregatai (viršutinis 5,5 kW + apatinis 3,5 kW).
Įrenginys vienu metu gali apdoroti dvi plokštes - viršutinę ir apatinę - per vieną darbo ciklą.
- Ašies greitis - X-140 m/min, Y-90 m/min, Z-50 m/min.
- Didžiausias ruošinio dydis - 1200x2800 mm.
- Mažiausias ruošinio dydis - 35x70 mm.
- Ruošinio storis - 9-60 mm.
- Gręžimo grupių skaičius - 2.
- Vertikalių grąžtų skaičius (viršutinė grupė) - 12.
- Vertikalių grąžtų skaičius (apatinė grupė) - 9.
- Horizontalių grąžtų skaičius - 8.
- Frezavimo velenų galia - 1x5,5 kW + 1x3,5 kW.
- Griovelių pjovimo pjūklas su 120x20x4 pjovimo disku.
- Bendra galia - 22,6 kW.
- Darbinis slėgis - 6 Atm.
- Staklių dydis - 5900x2620x2190 mm.
- Staklių svoris - 3700 kg.
Įrengimas yra mūsų sandėlyje Slovenijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.
Suteikiame 12 garantiją.
Suteikiame pogarantinio remonto paslaugas.
Visos atsarginės dalys yra mūsų sandėlyje Slovenijoje.
SAVYBĖS
- Gręžimas iš 6 pusių.
- Geriausias kainos ir kokybės santykis.
- Brūkšninių kodų skaitytuvas.
- Stalas su oro pagalve.
- Galimybė dirbti su dėtalių gręžimo optimizavimo programomis, taip pat spausdinti etiketės.
- Staklės per pamainą apdoroja 800-1200 detalių.
- Mažų detalių nuo 70x35 mm gręžimas.
- Skirta vidutinei ir didelei gamybai.
- Palaikomas paketinio gręžimo režimas.
- Griovelių formavimo įrenginys (pjūklas).
- Ruošinio ilgio kontrolė (jei ruošinio dydis neteisingas, staklės parodo informacinį pranešimą).
- Galimybė atlikti kreivalinijinį ruošinių pjovimą.
- Po kiauryminio frezavimo, tais atvejais, kai atliekos yra pakankamai didelės, staklės sustoja ir leidžia pašalinti atliekas iš apdirbimo zonos, kad būtų išvengta staklių pažeidimų.
- Iškrovimo konvejeris - jame įrengtas ruošinio aptikimo jutiklis, ir jei operatorius pamiršta nuo konvejerio nuimti anksčiau apdirbtą ruošinį, staklės neleidžia kitam ruošiniui stumti ruošinio ant grindų, bet sustoja ir laukia, kol ruošinys bus nuimtas.
- Judesio jutiklis ant konvejerio turi ventiliatorių, kad būtų išvengta užteršimo.
KONSTRUKCIJOS PRIVALUMAI

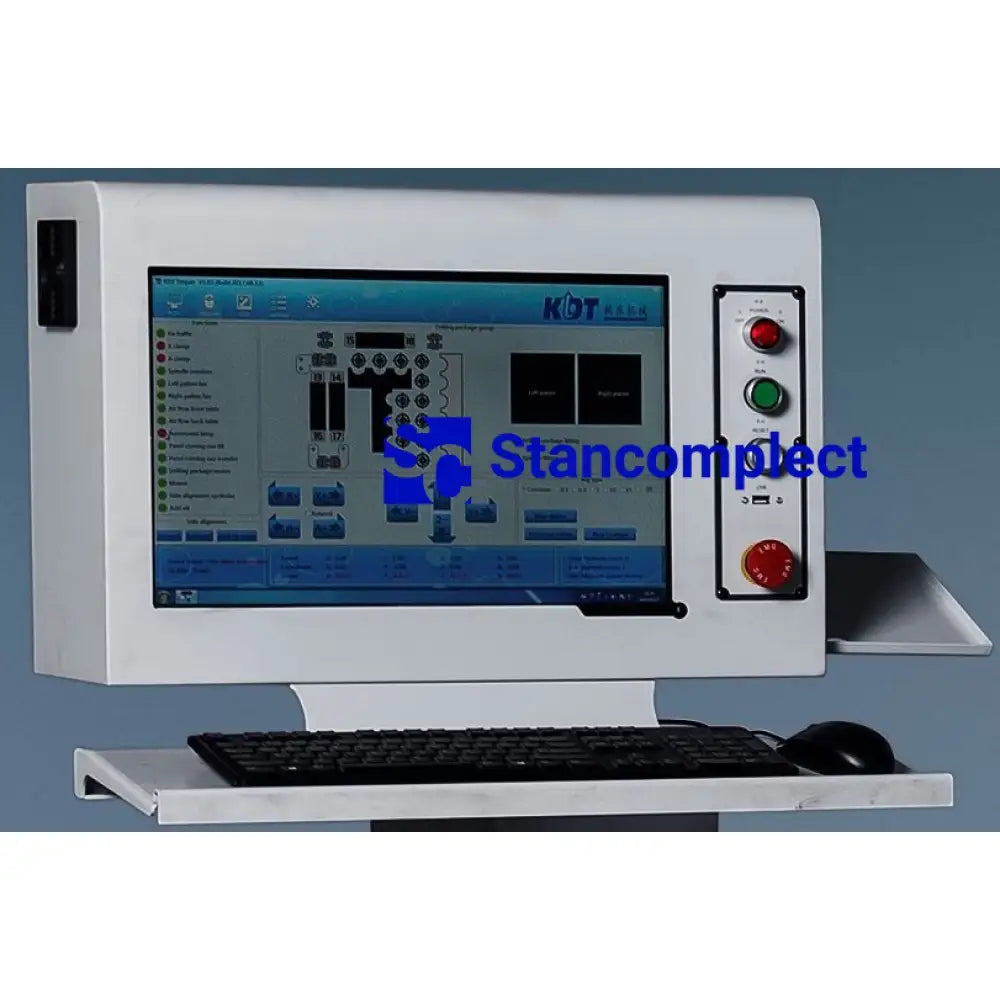

Valdymo skydas
Staklėse įrengtas "Windows" pagrindu veikiantis pramoninis kompiuteris.

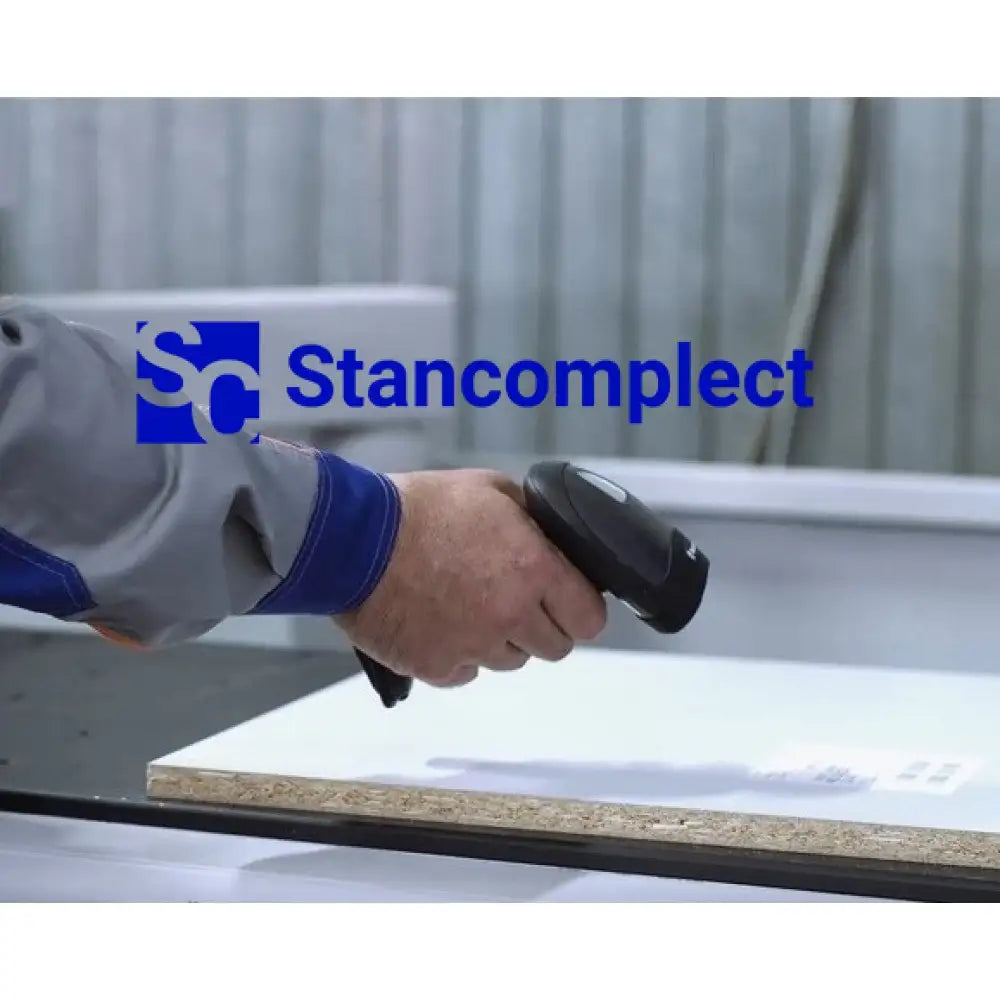

Brūkšninių kodų skaitytuvas
Brūkšninių kodų skaitytuvas, užtikrinantis maksimalų patogumą ir optimizuotą gamybą.

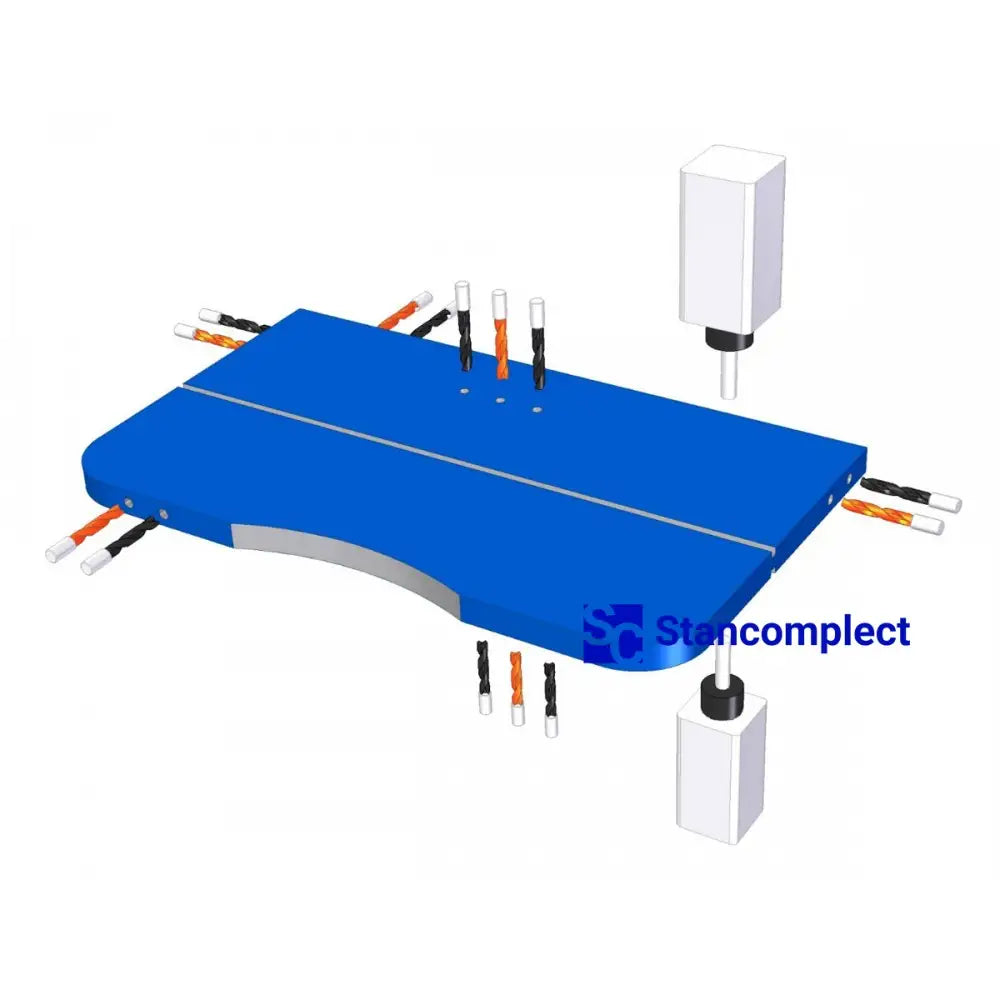

Gręžimo grupė
Gręžimas iš 6 pusių. Staklėse įrengtos 2 gręžimo grupės: 8 - horizontalūs grąžtai, 21 - vertikalūs grąžtai (12 - viršuje, 9 - apačioje). Standartiškai sumontuoti 2 frezavimo įrenginiai, kurių galia 5,5 kW ir 3,5 W.
Frezavimo įrenginys
Frezavimo velenai 5,5 kW ir 3,5 kW, 18000 aps/min (viršutinis ir apatinis), skirti tiesiems ir lenktiems grioveliams pjauti.

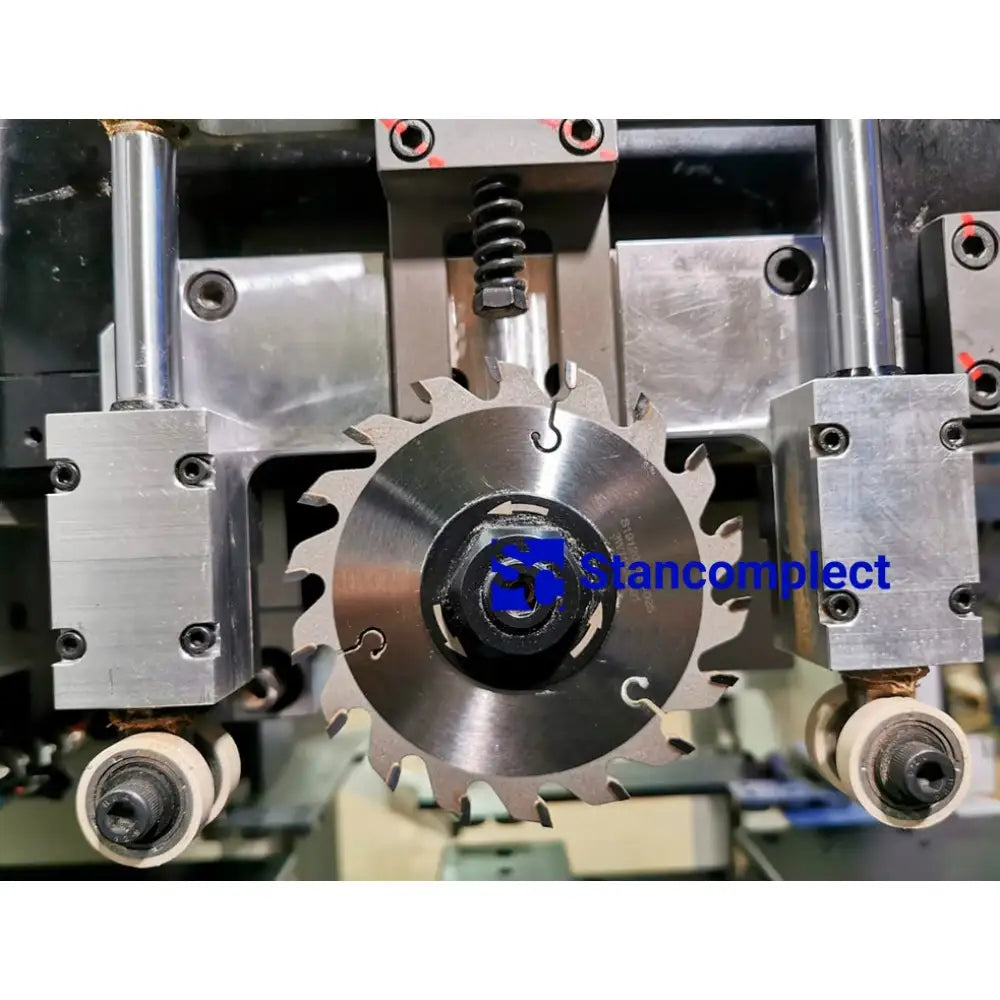

Griovelių formavimo įrenginys
Griovelių formavimo įrenginys su pjūklu (disko skersmuo 120 mm).
Paketinio gręžimo režimas
Paketinio gręžimo režimas - dviejų dalių apdirbimas vienu metu naudojant veidrodinį detalių gręžimą.
Detalių gręžimo optimizatorius
Galimybė dirbti su visomis populiariomis detalių gręžimo optimizavimo ir etikečių spausdinimo programomis.

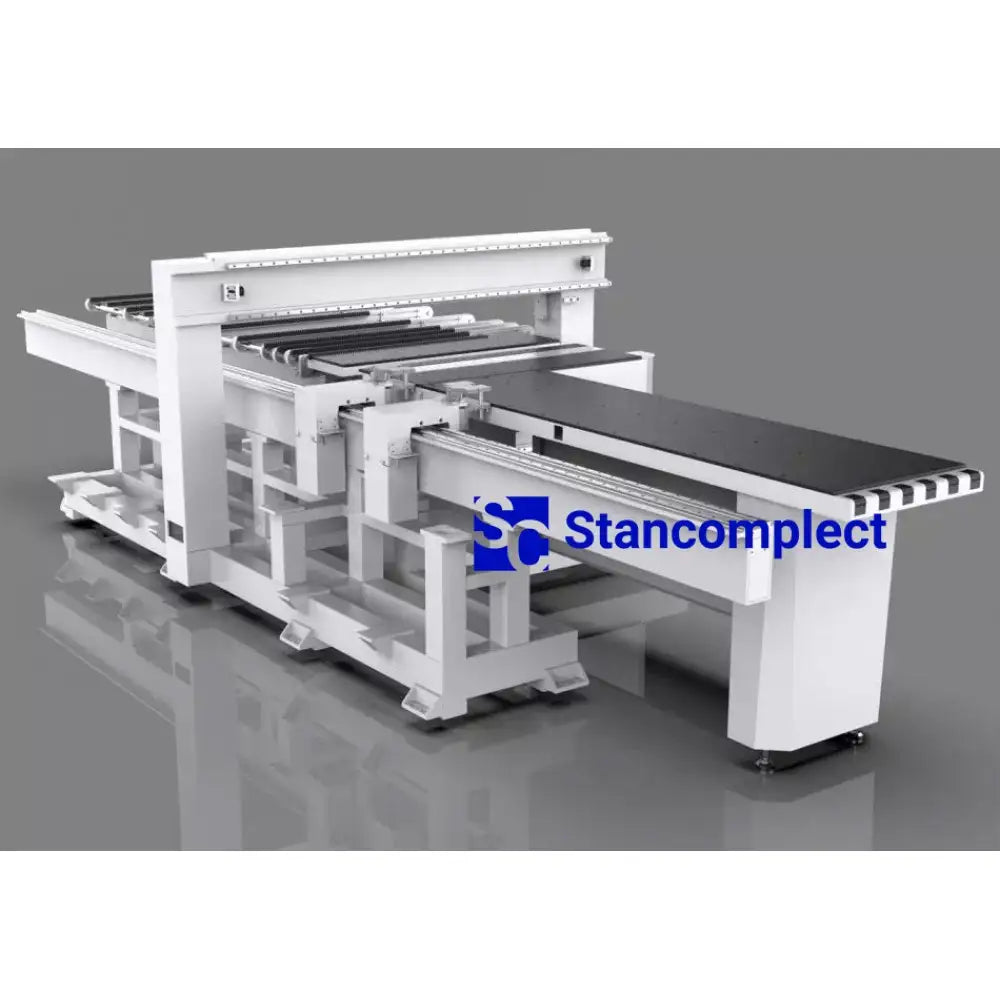

Galingas korpusas
Kuriant stakles buvo apskaičiuotos ir sumodeliuotos didžiausios leistinos apkrovos ir staklių konstrukcijos reikalavimai. Korpusas grūdinamas, kad būtų sumažinti visi vidiniai medžiagos įtempiai, o tada apdirbama didelio tikslumo CNC įranga.
Iškrovimo konvejeris
Iškrovimo konvejeryje įrengtos juostinės pavaros ir judesio jutikliai.

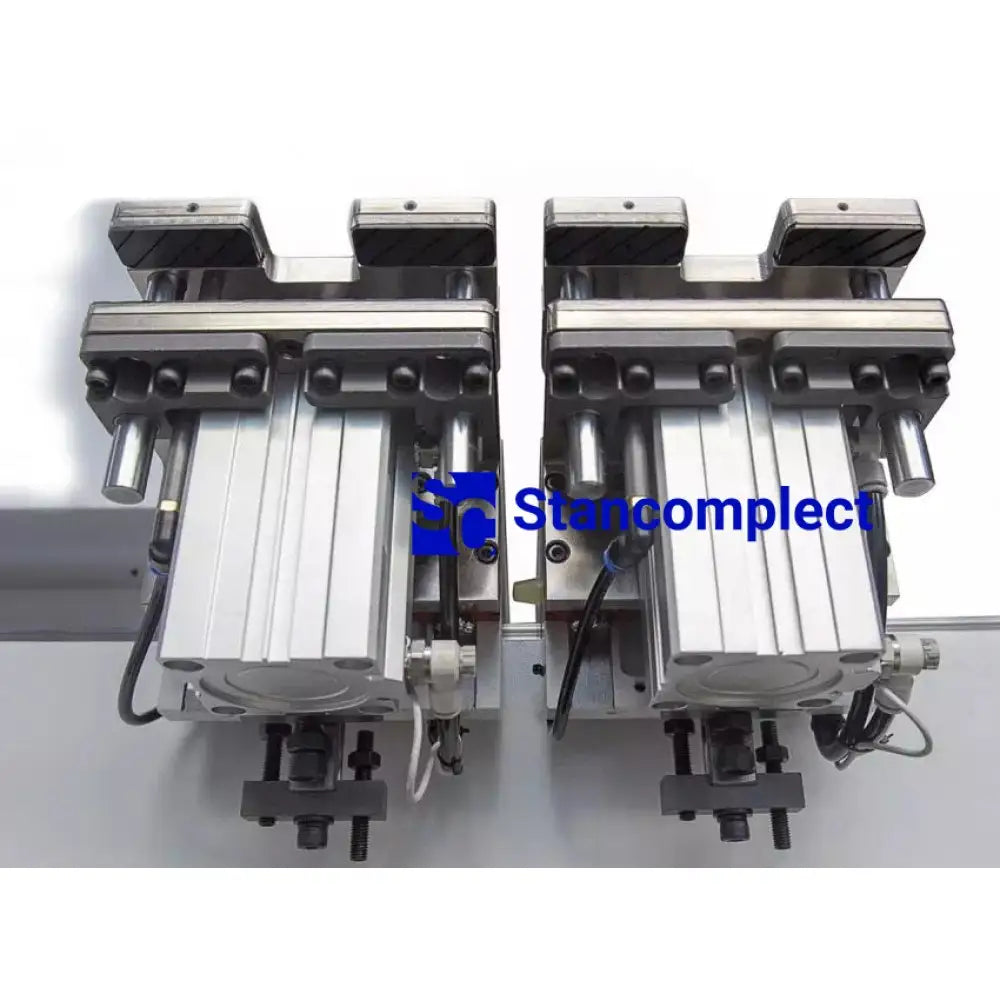

Padėties nustatymo spaustuvai
Staklėse įrengti du galingi spaustuvai, kurie judina ruošinį X ašies atžvilgiu gręžimo ašies atžvilgiu.Spaustuvai juda prizminėmis kreipiančiosiomis, todėl galima pasiekti 140 m/min judėjimo greitį.

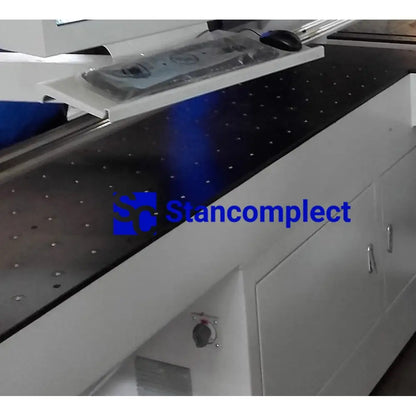

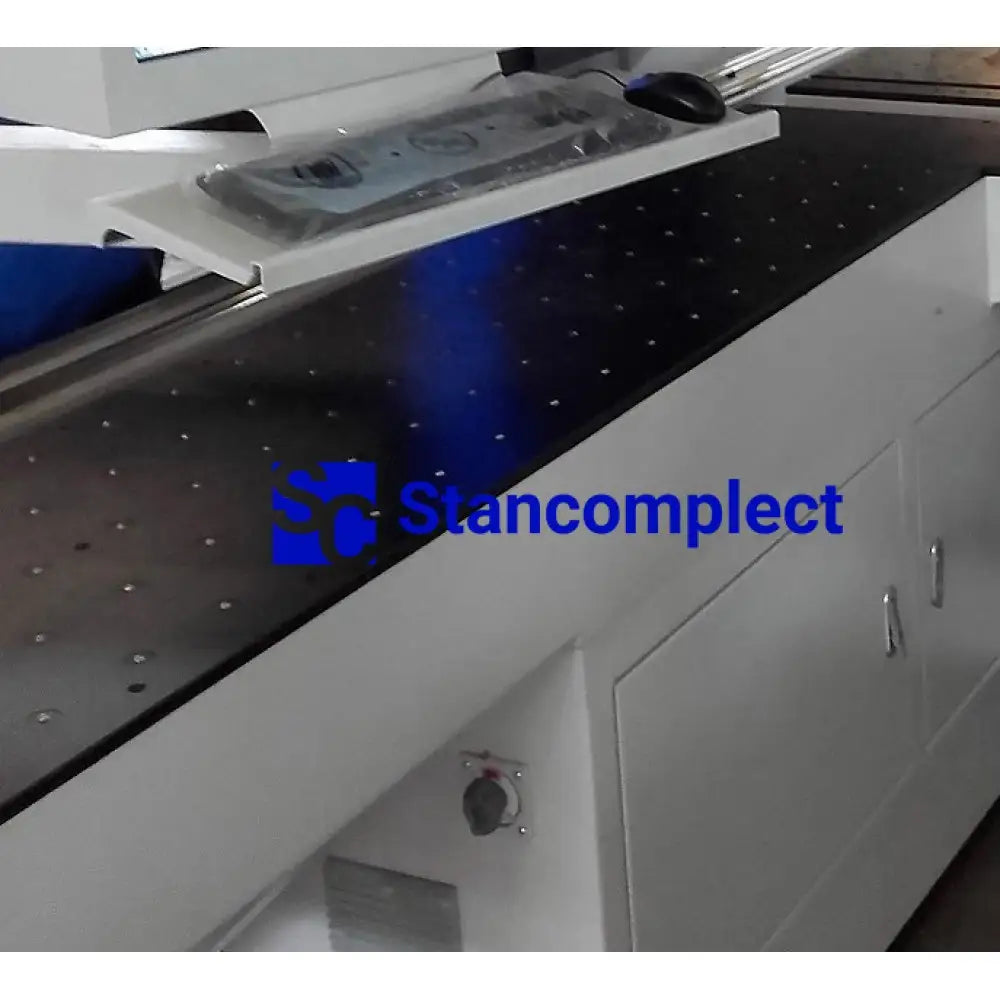

Stalas su oro pagalvėmis
Staluose yra oro pagalvė, apsauganti nuo įbrėžimų ir įskilimų.
Vertikalus prispaudimas
Galingas vertikalus prispaudimas nustato ruošinio padėtį. Veikia sinchroniškai su gręžimo įrenginiu.

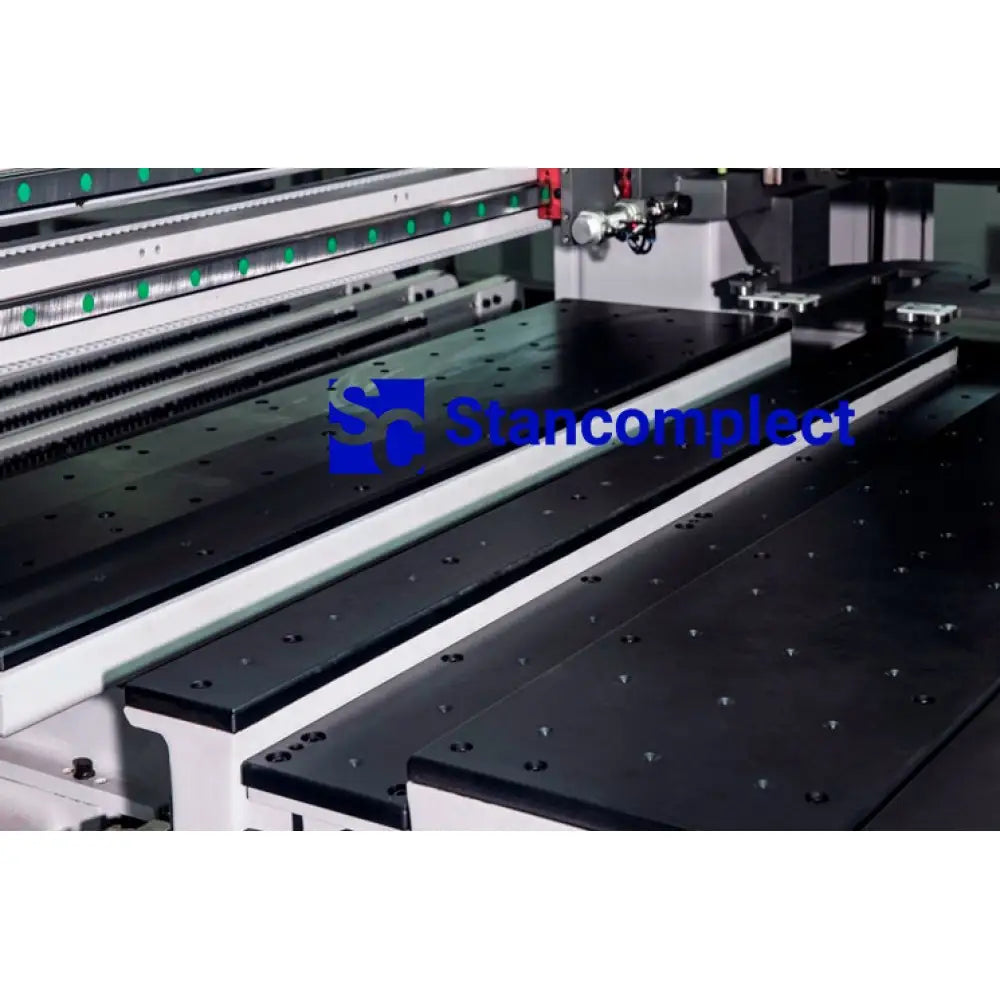

Judančios plokštės
Judančios plokštės gręžimo zonoje leidžia atlikti kiauryminį frezavimą.

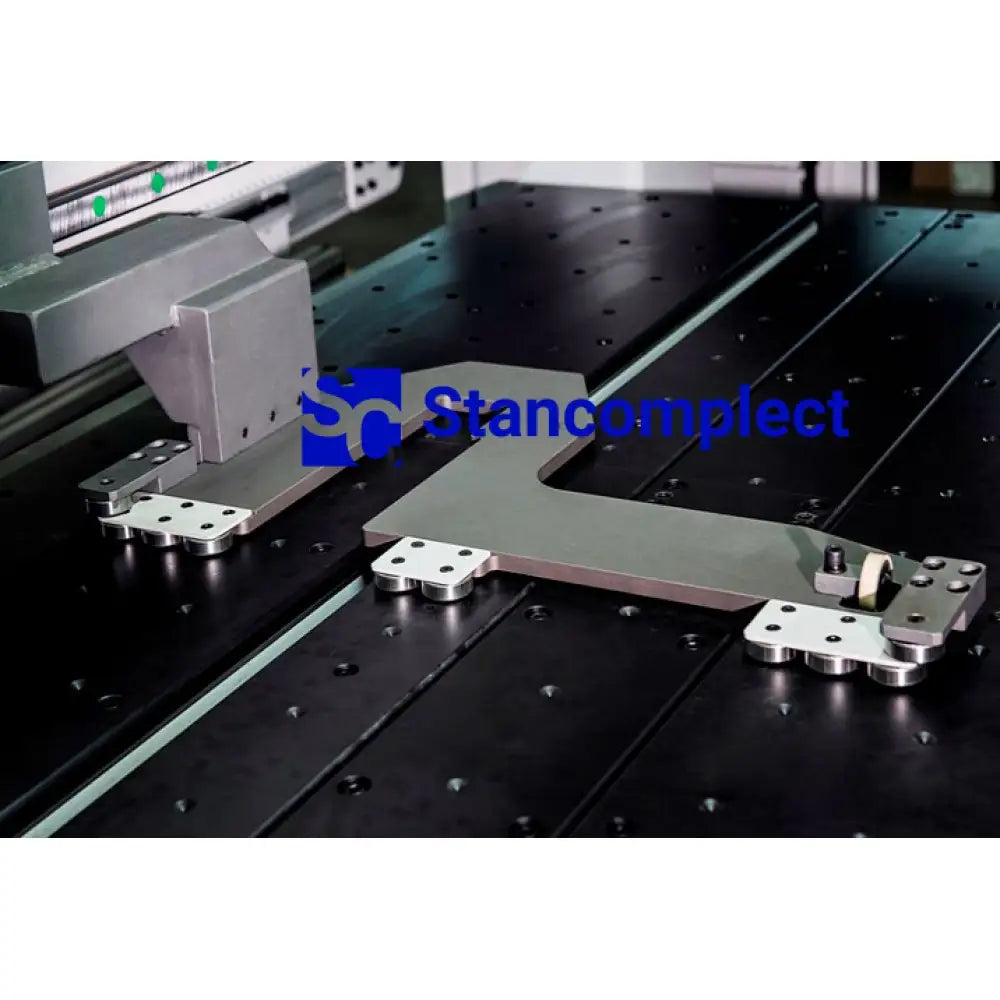

Ruošinių lygintuvas
Šoninis lygintuvas tiksliai nustato ruošinio padėtį.

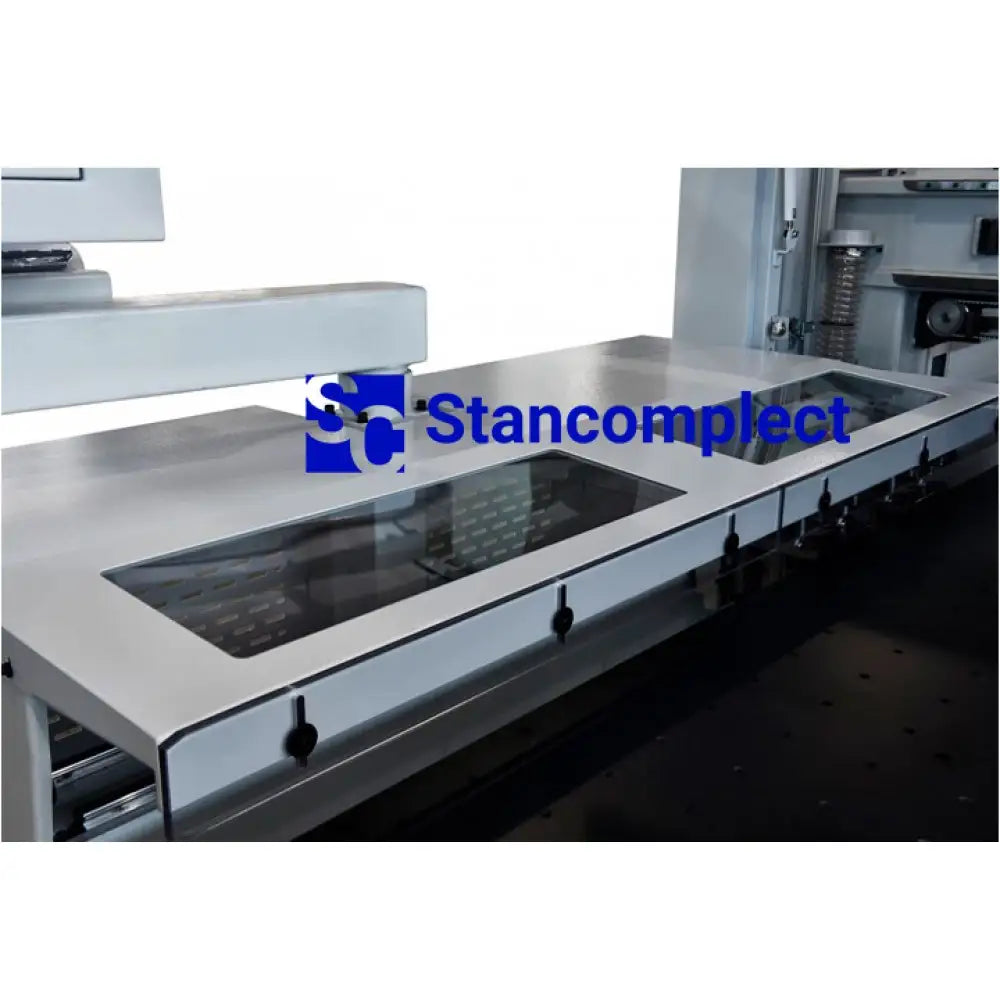

Operatoriaus apsauga
Patikima apsaugos įranga apsaugo operatorių nuo sužalojimų.

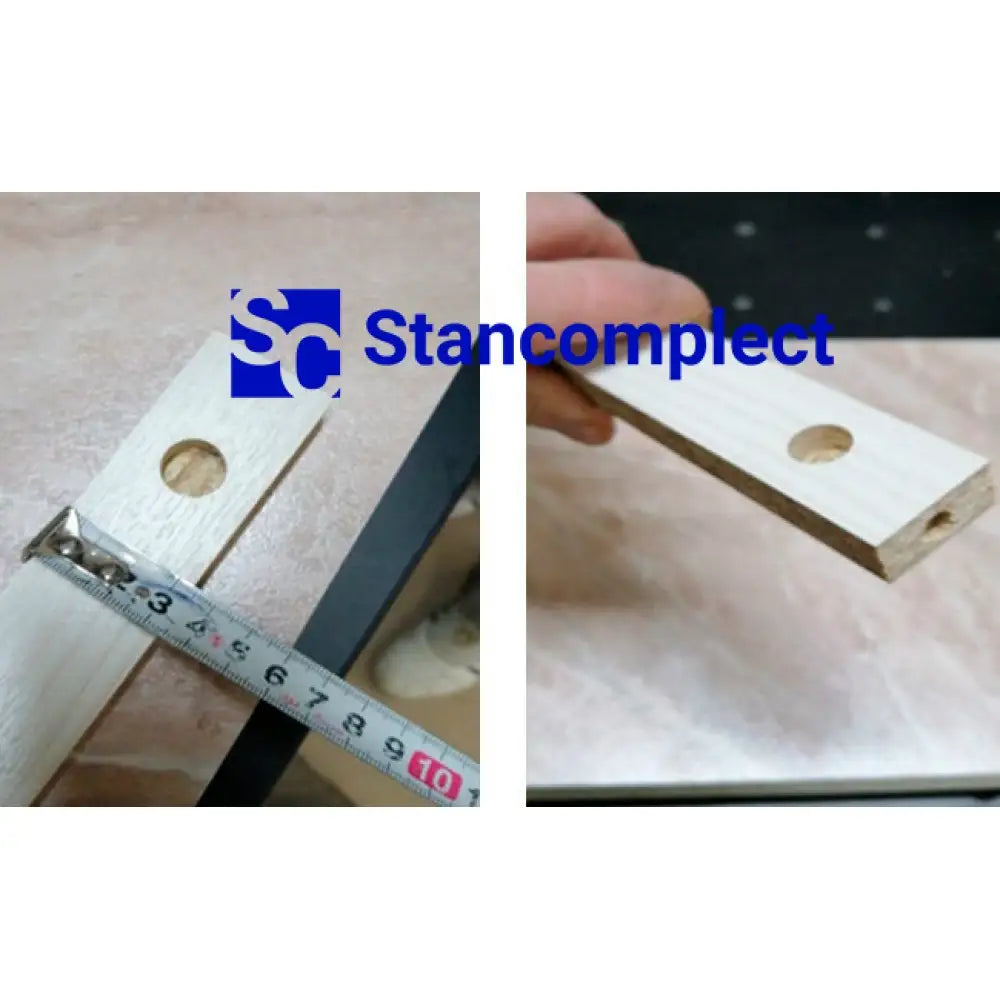

Minimalus ruošinio dydis
Mažiausias ruošinio dydis yra 70x35 mm, todėl galimas mažų detalių gręžimas.

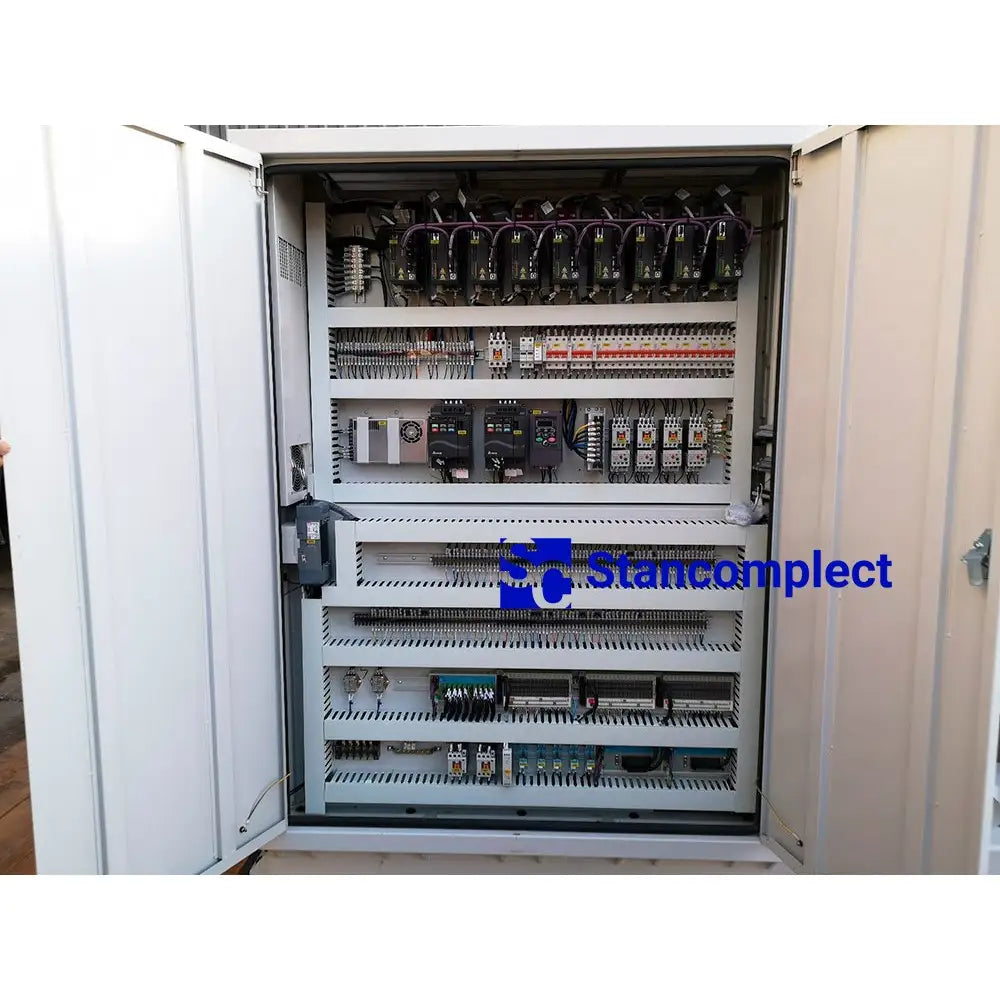

Elektros spinta
Sandari, dulkėms ir drėgmei atspari spinta su pirmaujančių pasaulio gamintojų elektroniniais komponentais perkeliama už apdirbimo zonos ribų, taip pailginamas elektrinių komponentų tarnavimo laikas ir užtikrinama lengva priežiūra.
