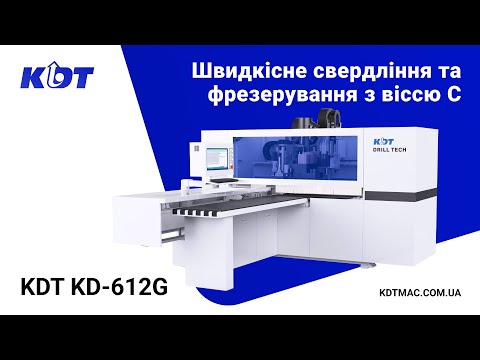

KDT KD-612G - tai pramoninis CNC gręžimo frezavimo centras skirtas gręžti, frezuoti, įpjauti baldines detales iš visų 6 pusių per vieną operaciją.
"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."
Modelio KD-612G ypatybės
Darbas su failais iš programų IMOS, BAZIS, INVENTOR, MegaTISCHLER, Corpus 3D, Alphacam, Solidworks and ABRYS
Vienu metu dirbant dviem viršutiniams gręžimo suportams min atstumas tarp grąžtų 96 mm.
Dvigubi griebtuvai, kurių didžiausias važiavimo greitis 140 m/min 5,5 m ilgio kreipiančiosiomis.
Griovelių formavimo įrenginys (pjūklas).
Du frezavimo agregatai (viršutinis 5,5 kW + apatinis 3,5 kW).
Įrenginys vienu metu gali apdoroti dvi plokštes - viršutinę ir apatinę - per vieną darbo ciklą.
- Frezavimas su C ašimi.
- Dviejų lygių linijinis įrankio keitimas 10 pozicijose viršutiniam dešiniajam frezavimo įrenginiui.
- Linijinis įrankio keitimas 2 agregatuose viršutiniam kairiajam frezavimo įrenginiui.
- 4 frezavimo velenai: 9 kW + 5,5 kW (viršutinis) ir 2*3,5 kW (apatinis).
- Gręžimo grupių skaičius - 2.
- Vertikalių grąžtų skaičius (viršutinė grupė) - 14.
- Vertikalių grąžtų skaičius (apatinė grupė) - 9.
- Horizontalių grąžtų skaičius - 10.
- Ašies greitis - X-140 m/min, Y-90 m/min, Z-50 m/min.
- Didžiausias ruošinio dydis - 1200x2800 mm.
- Mažiausias ruošinio dydis - 35x70 mm.
- Ruošinio storis - 9-60 mm.
- Bendra galia - 36,27 kW.
- Darbinis slėgis - 6 Atm.
- Staklių dydis - 6040x3300x2190 mm.
- Staklių svoris - 3300 kg.
Įrengimas yra mūsų sandėlyje Slovenijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.
Suteikiame 12 garantiją.
Suteikiame pogarantinio remonto paslaugas.
Visos atsarginės dalys yra mūsų sandėlyje Slovenijoje.
SAVYBĖS
- Dvi frezavimo-gręžimo grupės viršuje ir apačioje.
- 2 viršutiniai 9 kW ir 5,5 kW galios frezavimo įrenginiai ir du apatiniai po 3,5 kW.
- Daugiafunkcinė posūkio ašis C viršutiniam kairiajam frezavimo įrenginiui.
- Dviejų lygių linijinis įrankio keitimas 10 pozicijose viršutiniam dešiniajam frezavimo įrenginiui.
- Didelis apdirbimo greitis: 140/90/50 m/min.
- Gręžimas iš 6 pusių.
- Dešiniojo viršutinio frezavimo veleno įrankio kalibravimo jutiklis.
- Mažų detalių nuo 70x35 mm gręžimas.
- Konvejeris detalių likučiams ir drožlėms šalinti.
- Automatinis X ir Y eigos kreipiančiųjų tepimas.
- Dvipusio detalių gręžimo apdorojimo vizualizavimas.
- Palaikomas paketinio gręžimo režimas.
- Galimybė dirbti su dėtalių gręžimo optimizavimo programomis, taip pat spausdinti etiketės.
- Brūkšninių kodų skaitytuvas.
KONSTRUKCIJOS PRIVALUMAI
Gręžimo grupė
Gręžimas iš 6 pusių. Staklėse įrengtos 2 gręžimo grupės: 10 - horizontalūs grąžtai, 23 - vertikalūs grąžtai (14 - viršuje, 9 - apačioje). Standartiškai sumontuoti 2 frezavimo įrenginiai, viršutinių galia 5,5 kW ir 9 kW ir apatinių po 3,5 kW.
Viršutinė gręžimo grupė
Viršutinę frezavimo-gręžimo grupę sudaro 10 horizontalių ir 14 vertikalių grąžtų, bei 2 (9 kW (C ašies frezavimo galimybė) ir 5,5 kW) frezavimo velenai. Viršutinis frezavimo velenas dėl padidintos galios gali dirbti su įvairiais įrankiais ir atlikti įvairias operacijas - 45° frezavimą, durų furnitūros frezavimą, griovelių pjovimą.
C ašis
Viršutinio kairiojo frezavimo veleno atrama daugiafunkcinei pasukamajai C ašiai leidžia dirbti su įvairių tipų įrenginiais. Dėl 360° C ašies nereikia iš naujo reguliuoti įrenginio padėties, todėl detalę galima apdirbti per vieną ciklą. O 2 įrenginiai pagreitina apdirbimo procesą. O oro pagalvės prispaudimas leidžia kokybiškai apdirbti ruošinį.
Įrankio keitimas 10 pozicijose
Viršutinis dešinysis frezavimo velenas turi dviejų lygių linijinį įrankio keitimo 10 pozicijose sistema, kuri taupo laiką pereinant nuo vieno tipo apdirbimo prie kito ir leidžia automatiškai dirbti dėl įrankio ilgio matavimo jutiklio.
Įrankio keitimas 2 agregatuose
Kairysis frezavimo velenas turi įrankio keitimo 2 agregatuose sistemą, kuri taupo laiką ir leidžia naudoti įvairius įrankius.
Apatinė gręžimo grupė
Apatinę gręžimo ir frezavimo grupę sudaro 9 vertikalūs grąžtai ir 2 frezavimo grąžtai po 3,5 kW.
Padėties nustatymo spaustuvai
Du automatiniai spaustuvai leidžia patikimai užspausti nuo 70 mm iki 2800 mm ilgio ruošinius ir gręžiant atlikti mažiau pertraukimų, todėl ciklo greitis gerokai padidėja, palyginti su vieno spaustuvo staklėmis. Didžiausias greitis padidėja iki 140 m/min.
Vertikalus frezavimo prispaudimas
Viršutiniame frezavimo velene įrengtas galingas vertikalus spaustuvas su dviem prispaudimo plokštelėmis. Padidina frezavimo tikslumą ir apsaugo ruošinį nuo pažeidimų.
Paketinio gręžimo režimas
Paketinio gręžimo režimas - dviejų dalių apdirbimas vienu metu naudojant veidrodinį detalių gręžimą.
Įrankio kalibravimas
Įrankių ilgio matavimo jutiklis sumažina kalibravimo ir įrankių keitimo laiką.
Valdymo skydas
Staklėse įrengtas "Windows" pagrindu veikiantis pramoninis kompiuteris.
Brūkšninių kodų skaitytuvas
Brūkšninių kodų skaitytuvas, užtikrinantis maksimalų patogumą ir optimizuotą gamybą.
Detalių gręžimo optimizatorius
Galimybė dirbti su visomis populiariomis detalių gręžimo optimizavimo ir etikečių spausdinimo programomis.
Galingas korpusas
Kuriant stakles buvo apskaičiuotos ir sumodeliuotos didžiausios leistinos apkrovos ir staklių konstrukcijos reikalavimai. Suvirintas korpusas grūdinamas, kad būtų sumažinti visi vidiniai medžiagos įtempiai, o tada apdirbama didelio tikslumo CNC įranga.
Drožlių šalinimo konvejeris
Staklėse standartiškai įrengtas drožlių šalinimo konvejeris ir smulkioms ruošinių liekanoms pašalinti.
Iškrovimo konvejeris
Iškrovimo konvejeryje įrengtos juostinės pavaros ir judesio jutikliai.
Stalas su oro pagalvėmis
Staluose yra oro pagalvė, apsauganti nuo įbrėžimų ir įskilimų.
Judančios plokštės
Judančios plokštės gręžimo zonoje leidžia atlikti kiauryminį frezavimą.
Operatoriaus apsauga
Patikima apsaugos įranga apsaugo operatorių nuo sužalojimų.
Minimalus ruošinio dydis
Mažiausias ruošinio dydis yra 70x35 mm, todėl galimas mažų detalių gręžimas.
Servopavaros
Staklėse naudojamos didelio tikslumo INVT servopavaros, užtikrinančios puikų tikslumą ir didelį produktyvumą.
Elektros spinta
Sandari, dulkėms ir drėgmei atspari spinta su pirmaujančių pasaulio gamintojų elektroniniais komponentais perkeliama už apdirbimo zonos ribų, taip pailginamas elektrinių komponentų tarnavimo laikas ir užtikrinama lengva priežiūra.
