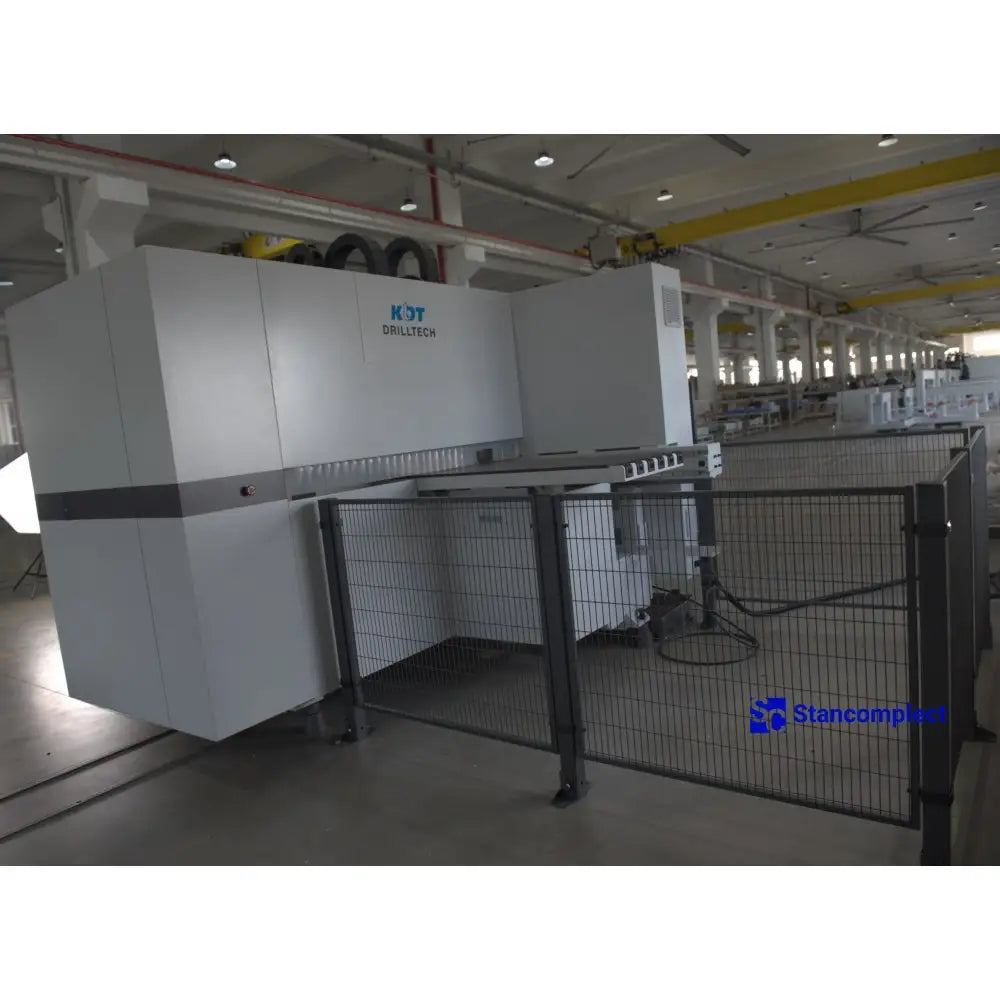

KDT KD-610H - tai pramoninis CNC gręžimo frezavimo centras skirtas gręžti, frezuoti, įpjauti baldines detales iš visų 6 pusių per vieną operaciją.
"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."
Modelio KD-610H ypatybės
Darbas su failais iš programų IMOS, BAZIS, INVENTOR, MegaTISCHLER, Corpus 3D, Alphacam, Solidworks and ABRYS
Vienu metu dirbant dviem viršutiniams gręžimo suportams min atstumas tarp grąžtų 96 mm.
Dvigubi griebtuvai, kurių didžiausias važiavimo greitis 140 m/min 5,5 m ilgio kreipiančiosiomis.
Griovelių formavimo įrenginys (pjūklas).
Du frezavimo agregatai (viršutinis 5,5 kW + apatinis 3,5 kW).
Įrenginys vienu metu gali apdoroti dvi plokštes - viršutinę ir apatinę - per vieną darbo ciklą.
- Ašies greitis - X-140 m/min, Y-90 m/min, Z-50 m/min.
- Didžiausias ruošinio dydis - 1000x2800 mm.
- Mažiausias ruošinio dydis - 35x70 mm.
- Ruošinio storis - 9-60 mm.
- Gręžimo grupių skaičius - 2.
- Vertikalių grąžtų skaičius (viršutinė grupė) - 12.
- Vertikalių grąžtų skaičius (apatinė grupė) - 9.
- Horizontalių grąžtų skaičius - 8.
- Frezavimo velenų galia - 1x5,5 kW + 1x3,5 kW.
- Griovelių pjovimo pjūklas su 120x20x4 pjovimo disku.
- Bendra galia - 21,9 kW.
- Darbinis slėgis - 6 Atm.
- Staklių dydis - 5580x2480x2190 mm.
- Staklių svoris - 3200 kg.
Įrengimas yra mūsų sandėlyje Slovenijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.
Suteikiame 12 garantiją.
Suteikiame pogarantinio remonto paslaugas.
Visos atsarginės dalys yra mūsų sandėlyje Slovenijoje.
SAVYBĖS
- Pagrindinėje komplektacijoje du frezavimo įrenginiai.
- Didelis apdirbimo greitis: 140/90/50 m/min.
- Griovelių formavimo įrenginys - 120 mm pjūklas.
- Gręžimas iš 6 pusių.
- Mažų detalių nuo 70x35 mm gręžimas.
- Automatinis X ir Y eigos kreipiančiųjų tepimas.
- Kompaktiški matmenys ir sutaupoma iki 22 % gamybinės erdvės.
- Dvipusio detalių gręžimo apdorojimo vizualizavimas.
- Brūkšninių kodų skaitytuvas.
- Stalas su oro pagalve.
- Staklės per pamainą apdoroja 800-1200 detalių.
- Skirta vidutinei ir didelei gamybai.
- Palaikomas paketinio gręžimo režimas.
- Ruošinio ilgio kontrolė (jei ruošinio dydis neteisingas, staklės parodo informacinį pranešimą).
- Galimybė atlikti kreivalinijinį ruošinių pjovimą.
- Galimybė dirbti su dėtalių gręžimo optimizavimo programomis, taip pat spausdinti etiketės.
KONSTRUKCIJOS PRIVALUMAI

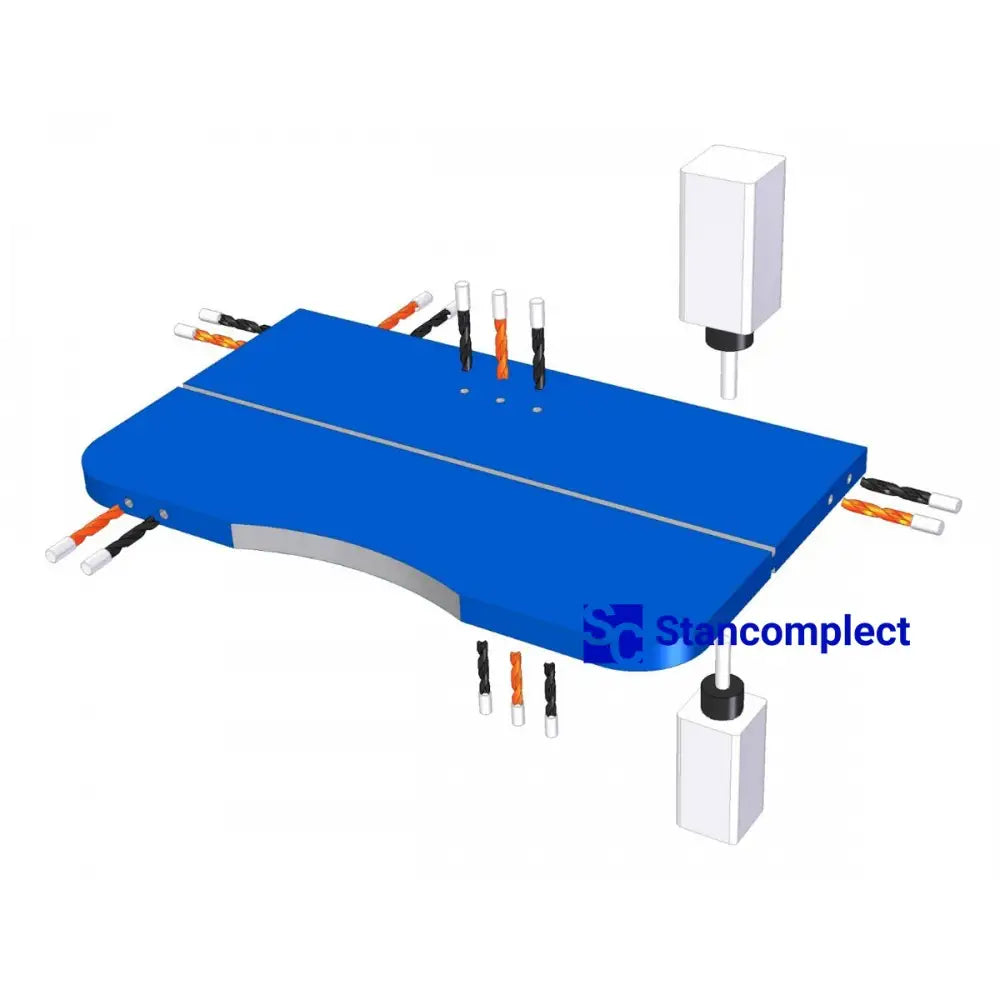

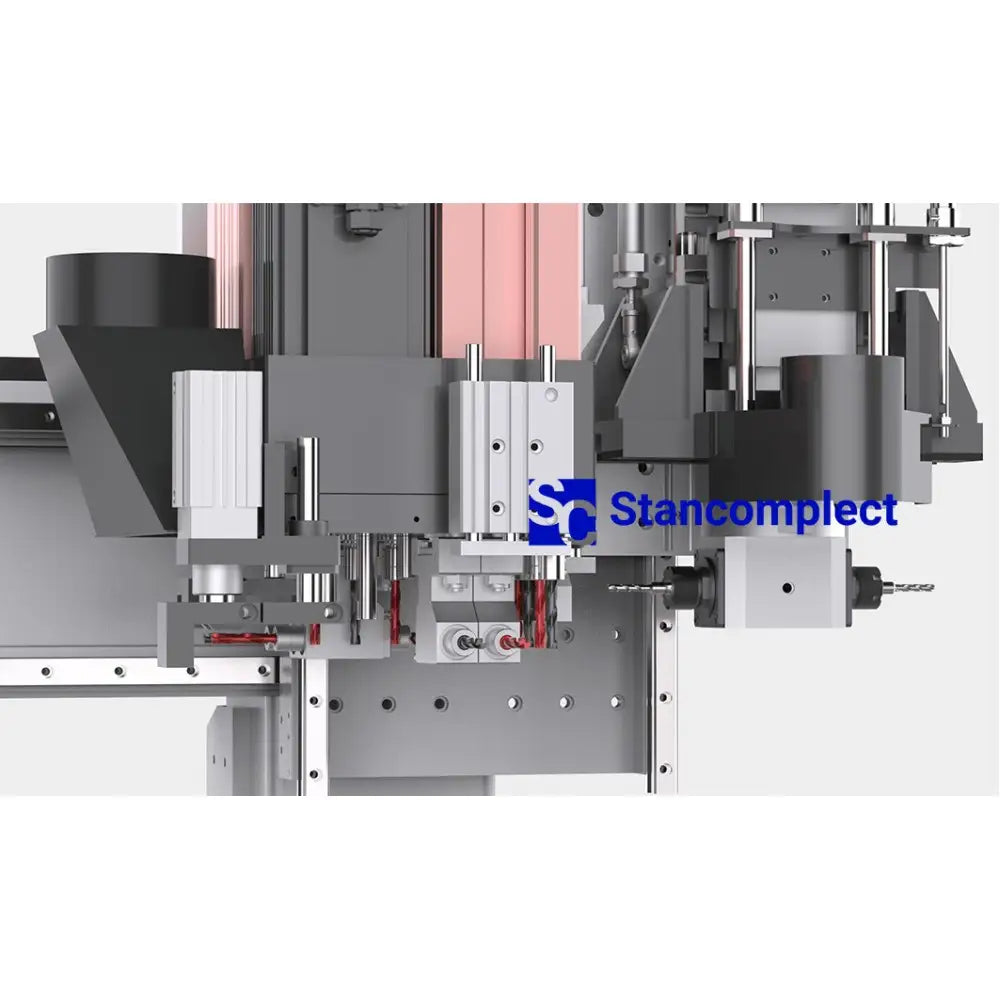

Gręžimo grupė
Gręžimas iš 6 pusių. Staklėse įrengtos 2 gręžimo grupės: 8 - horizontalūs grąžtai, 21 - vertikalūs grąžtai (12 - viršuje, 9 - apačioje). Standartiškai sumontuoti 2 frezavimo įrenginiai, kurių galia 5,5 kW ir 3,5 W.
Frezavimo įrenginys.
Frezavimo velenai 5,5 kW ir 3,5 kW, 18000 aps/min (viršutinis ir apatinis).

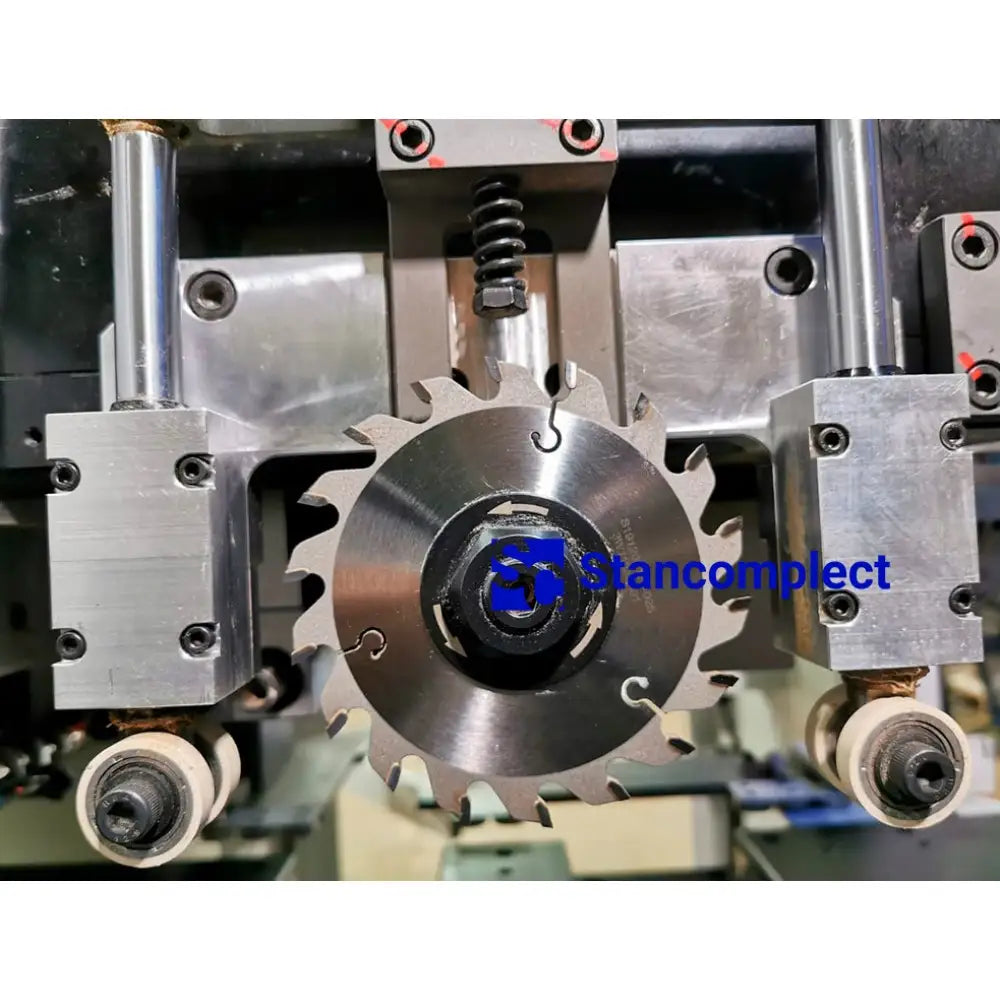

Griovelių formavimo įrenginys
Griovelių formavimo įrenginys su pjūklu (disko skersmuo 120 mm).

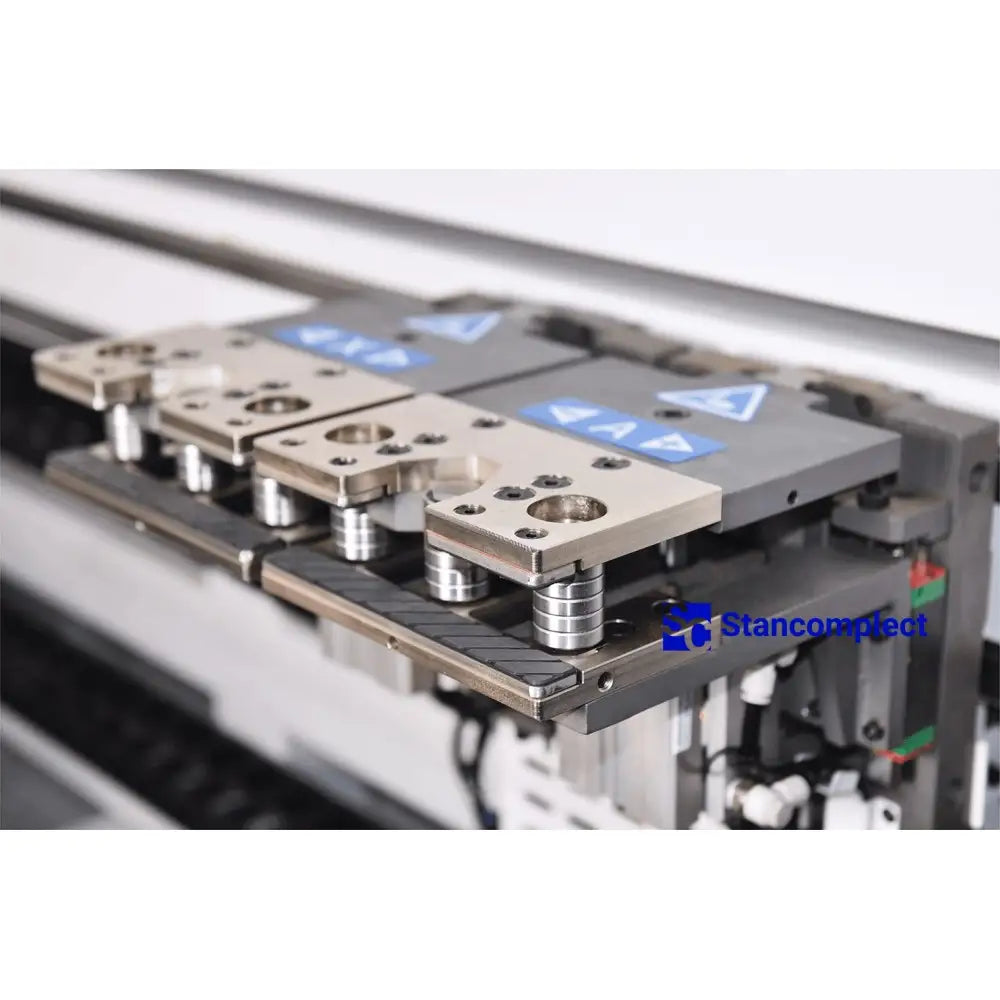

Padėties nustatymo spaustuvai
Du automatiniai spaustuvai leidžia patikimai užspausti nuo 70 mm iki 2800 mm ilgio ruošinius ir gręžiant atlikti mažiau pertraukimų, todėl ciklo greitis gerokai padidėja, palyginti su vieno spaustuvo staklėmis. Didžiausias greitis padidėja iki 140 m/min.
Vertikalus frezavimo prispaudimas
Viršutiniame frezavimo velene įrengtas galingas vertikalus spaustuvas su dviem prispaudimo plokštelėmis. Padidina frezavimo tikslumą ir apsaugo ruošinį nuo pažeidimų.
Paketinio gręžimo režimas
Paketinio gręžimo režimas - dviejų dalių apdirbimas vienu metu naudojant veidrodinį detalių gręžimą.

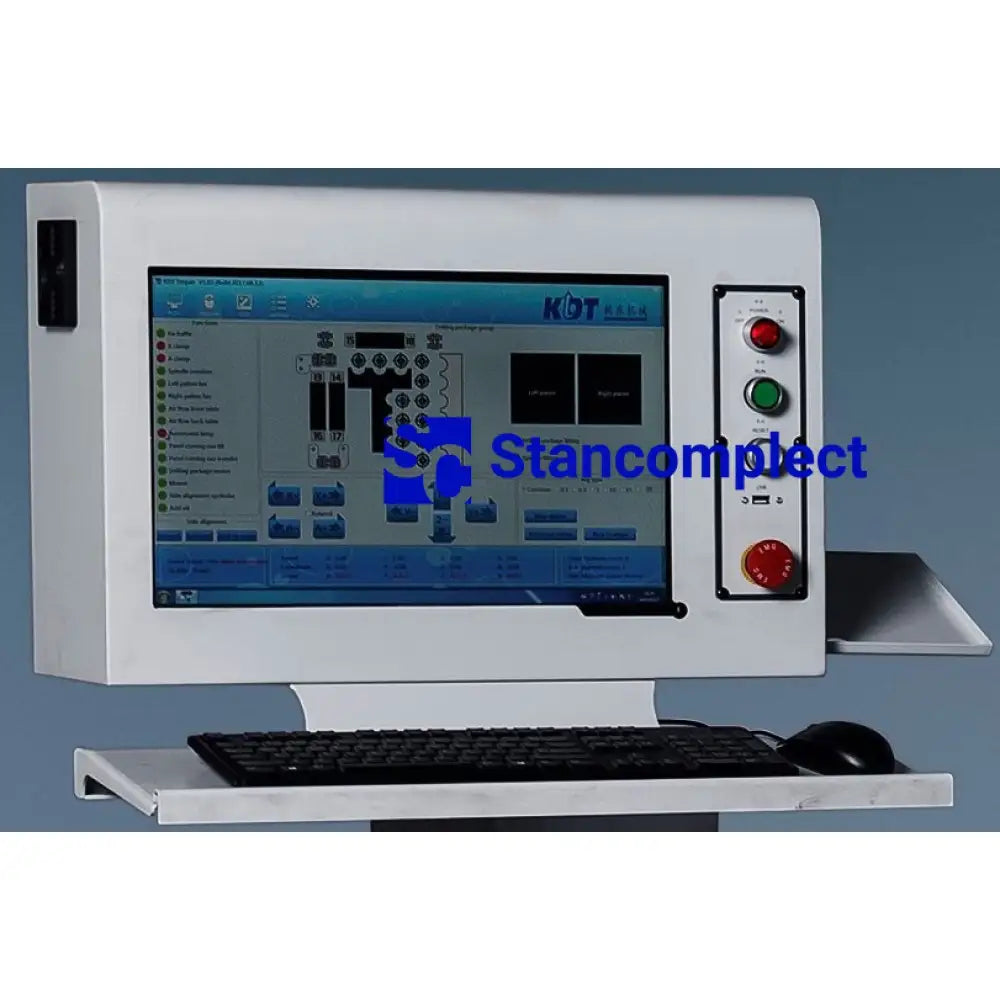

Valdymo skydas
Staklėse įrengtas "Windows" pagrindu veikiantis pramoninis kompiuteris.

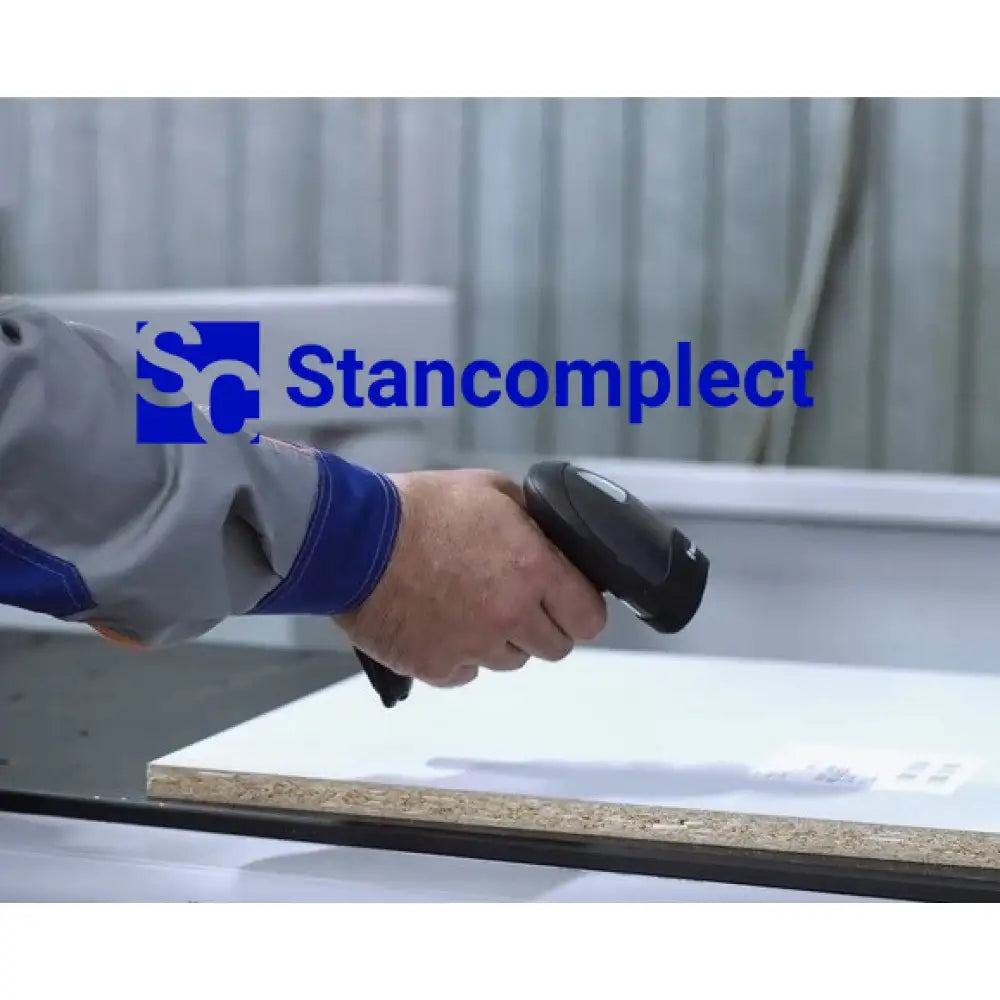

Brūkšninių kodų skaitytuvas
Brūkšninių kodų skaitytuvas, užtikrinantis maksimalų patogumą ir optimizuotą gamybą.
Detalių gręžimo optimizatorius
Galimybė dirbti su visomis populiariomis detalių gręžimo optimizavimo ir etikečių spausdinimo programomis.

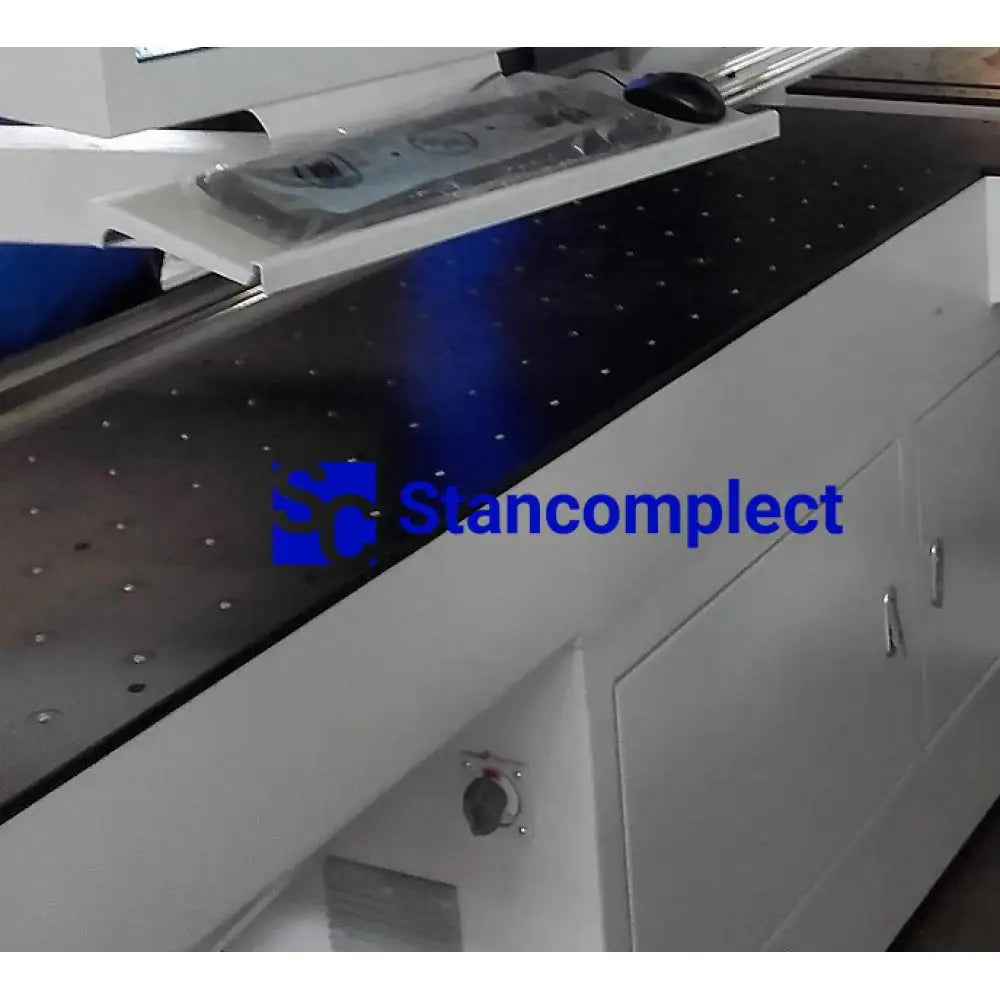

Stalas su oro pagalvėmis
Staluose yra oro pagalvė, apsauganti nuo įbrėžimų ir įskilimų.

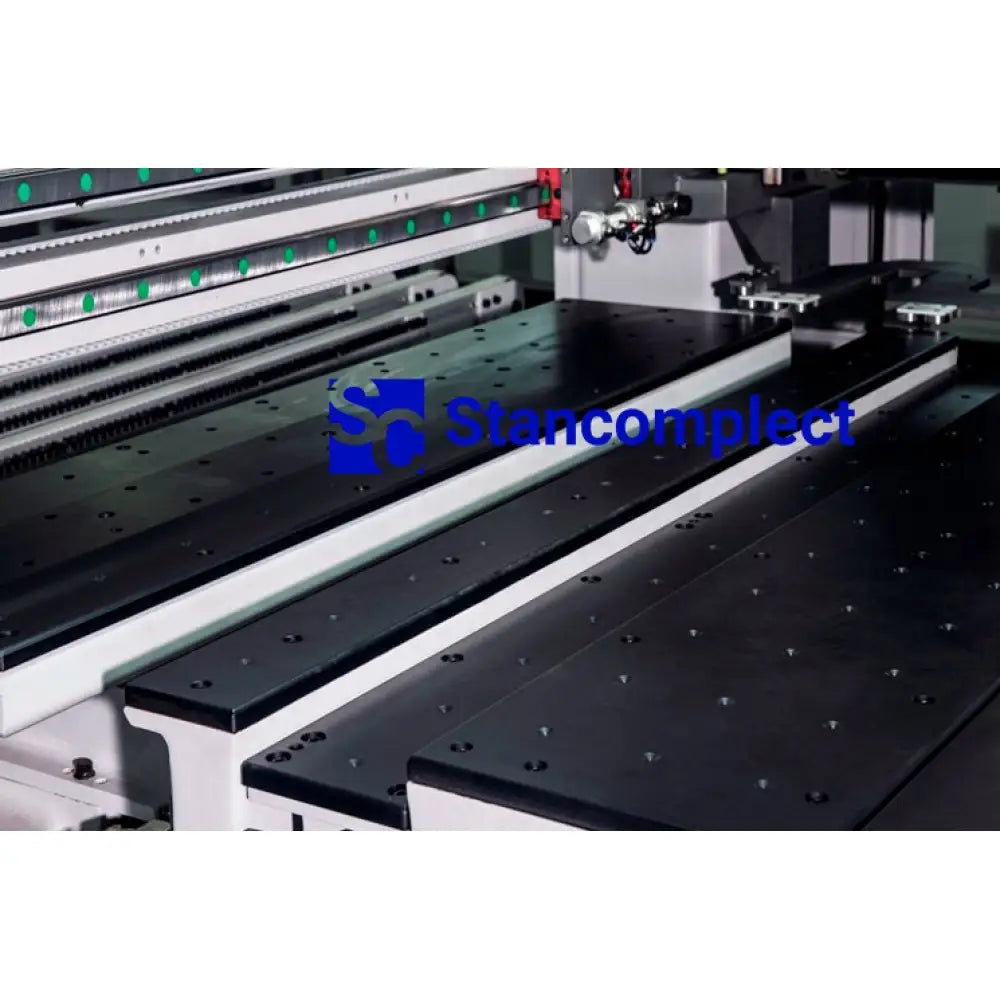

Judančios plokštės
Judančios plokštės gręžimo zonoje leidžia atlikti kiauryminį frezavimą.

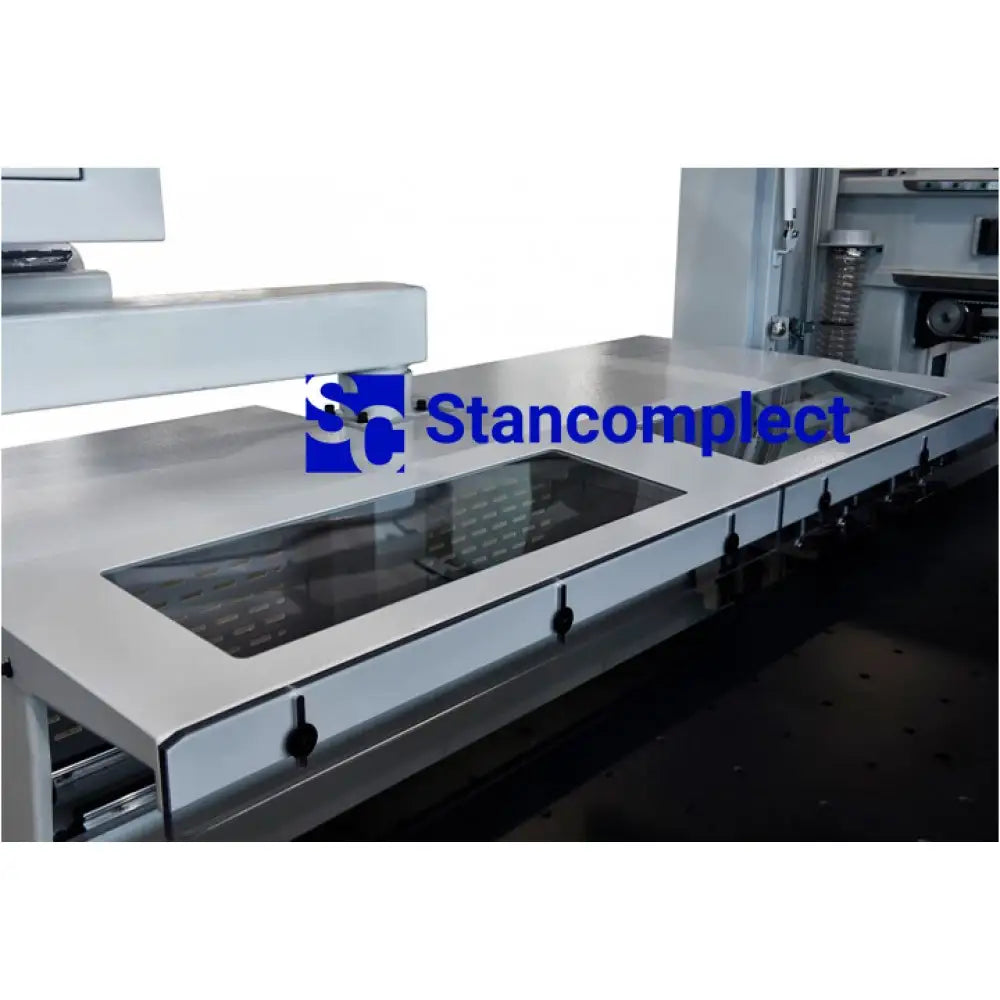

Operatoriaus apsauga
Patikima apsaugos įranga apsaugo operatorių nuo sužalojimų.
Minimalus ruošinio dydis
Mažiausias ruošinio dydis yra 70x35 mm, todėl galimas mažų detalių gręžimas.

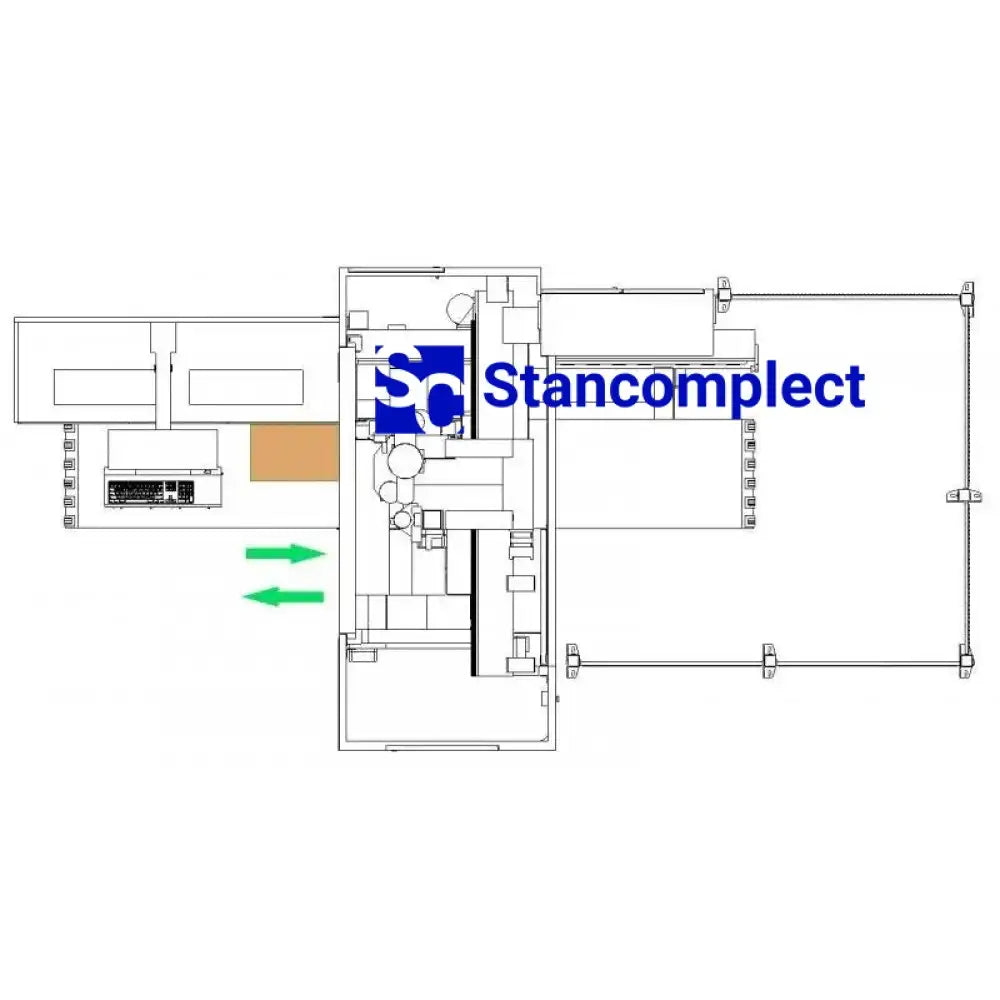

Kompaktiški matmenys
Dėl kompaktiškų staklių matmenų sutaupoma iki 22 % gamybinės erdvės.

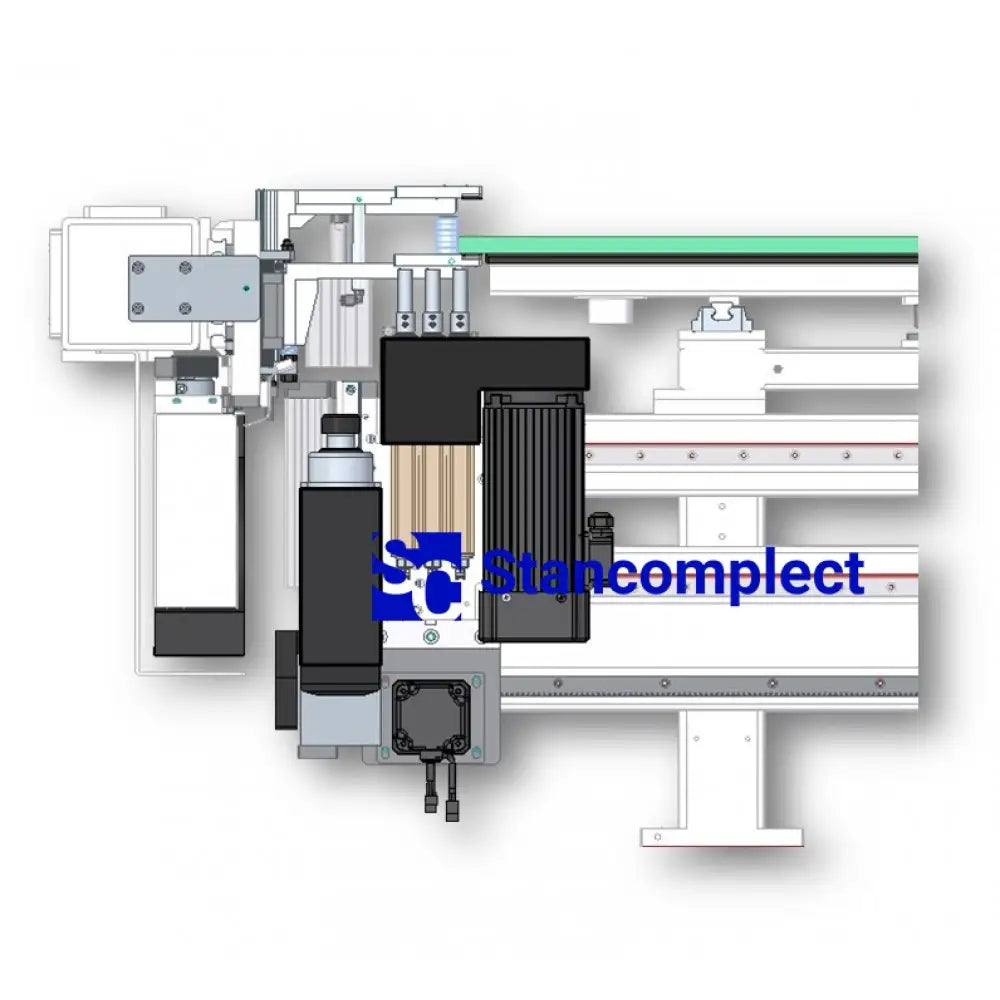

Servopavaros
Staklėse naudojamos didelio tikslumo INVT servopavaros, užtikrinančios puikų tikslumą ir didelį produktyvumą.

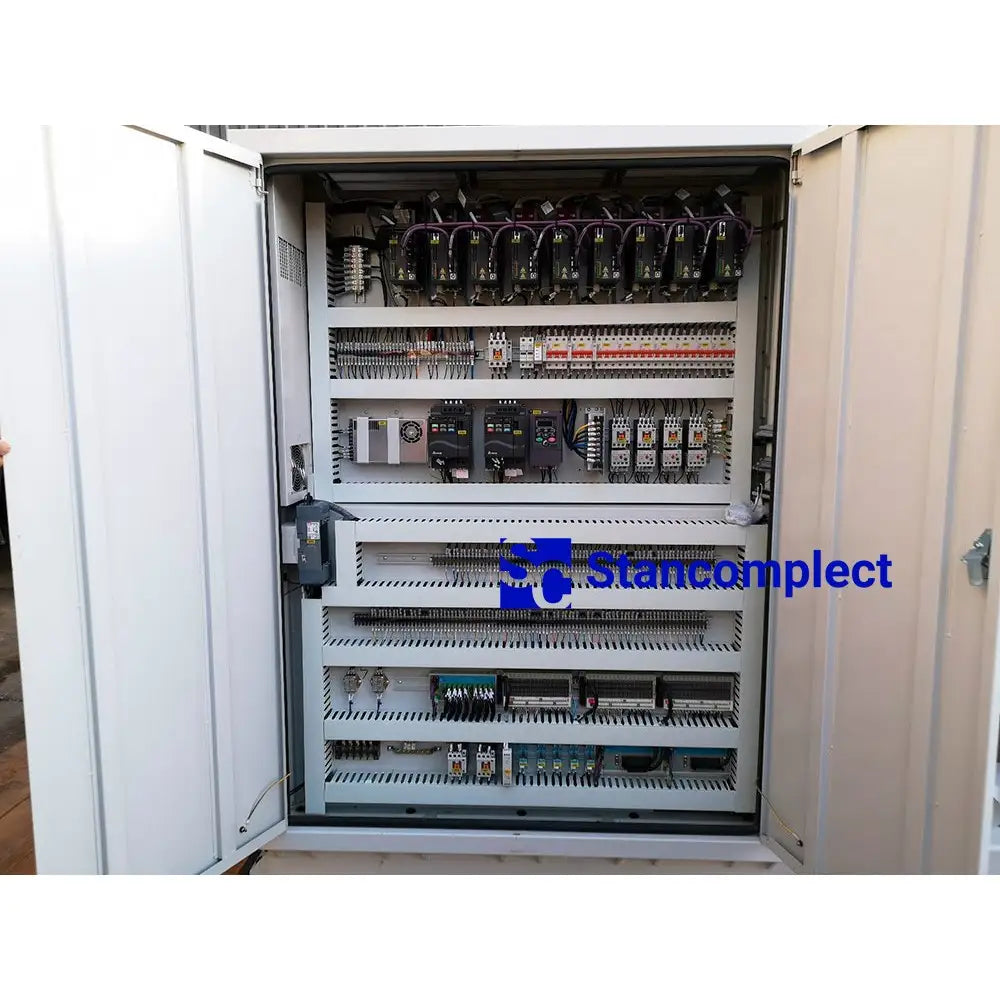

Elektros spinta
Sandari, dulkėms ir drėgmei atspari spinta su pirmaujančių pasaulio gamintojų elektroniniais komponentais perkeliama už apdirbimo zonos ribų, taip pailginamas elektrinių komponentų tarnavimo laikas ir užtikrinama lengva priežiūra.
