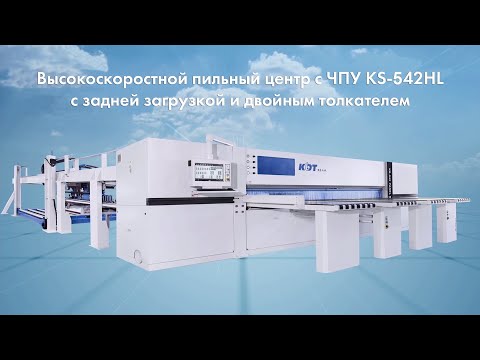

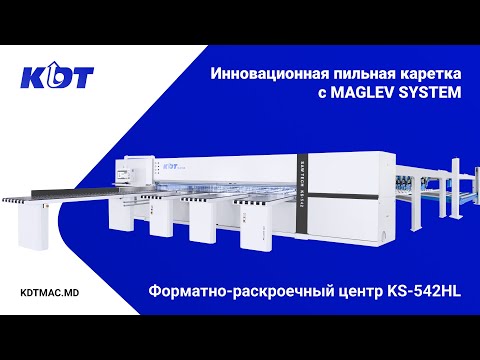

KDT KS-542HL - tai pramoninis CNC lakštinių medžiagų supjovimo centras, skirtas pjauti LMDP, MDF, Compact, HPL, MDP, FMDP, medieną ir kitas tankių panašias į medieną medžiagas.
CNC supjovimo centras KS-542HL yra skirtas pjauti paketus iš lakštinių medžiagų (medžio drožlių plokštės, MDF, medienos plaušo plokštės ir kt.), tiek su pamušalu, tiek be pamušalo.
Staklės naudojamos didelės apimties ir masinės gamybos sąlygomis korpusiniams baldams, baldų plokštėms. Galinis pakrovimas supaprastina medžiagų logistiką gamyboje ir palengvina staklių operatorių darbą.
"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."
Modelio KS-542HL ypatybės:
Galimybė importuoti .csv, .txt, PRO100, KitchenDraw failus, taipogi galima įvesti detales copy/paste būdu arba sukurti pjovimo kortas rankiniu būdu.
- Pjovimo ilgis (priekinis pakrovimas)- 4280x4280 mm.
- Pjovimo ilgis (galinis pakrovimas) - 2100x4000 mm.
- Pjovimo aukštis - 120 mm.
- Minimalūs matmenys pjaunant - 34x45 mm.
- Pagrindinio pjūklo skersmuo - 450/75 mm.
- Priešpjūklio skersmuo - 200/50 mm.
- Pjūklo greitis - 150 m/min.
- Pjūklo grįžimo greitis - 200 m/min.
- Stumtuvo greitis - 95 m/min.
- Stumtuvo spaustuvų skaičius - 10 vnt.
- Galia - 45 kW.
- Vienu metu pjauna du skirtingų dydžių ruošinius.
SAVYBĖS
- Automatinis galinis pakrovimas į stakles leidžia pakrauti maksimalaus 2100x4000 mm dydžio pakuotę.
- Hidraulinis pakeliamasis stalas, kurio keliamoji galia iki 4000 kg.
- 2 nepriklausomi stumtuvai, skirti pjauti skirtingo ilgio plokštes, pagerina pjovimo efektyvumą pjaunant skirtingų dydžių plokštes.
- Griovelių pjovimo funkcija.
- Darbas su optimizavimo programomis, kurios leidžia programuoti pjaustymo seką, spausdinti etiketes.
- Didžiausias pjaunamo paketo aukštis yra 120 mm.
- Tikslumas - greitis - ilgaamžiškumas - trys pagrindiniai parametrai, kuriais grindžiamas sprendimas įrengti stakles.
- Mažiausias ruošinio dydis - 34x45 mm.
- Pjūklo vežimėlio važiavimo greitis iki 120 m/min.
- Pjūklo vežimėlio važiavimo tuščiąja eiga greitis iki 200 m/min.
- Programuojamo stumtuvo greitis 95 m/min.
- Staklių darbo stalas turi pūtimo sistemą (oro pagalvę).
- Pagrindinis darbo stalas padidintas iki 2200x800 mm.
- Pramoninis kompiuteris užtikrina patikimą CNC sistemos veikimą.
- Automatinis pagrindinio pjūklo pakėlimas į reikiamą aukštį, priklausomai nuo pjaunamos medžiagos storio.
- Automatinis pjūvio ilgio nustatymas.
- Greito įrankių keitimo sistema.
- Programuojamame stumtuve įrengta dešimt pneumatinių dviejų pirštų griebtuvų.
- Pagrindinio pjūklo pakėlimo/nuleidimo servoreguliavimas.
Įrengimas yra mūsų sandėlyje Slovakijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.
Suteikiame 12 garantiją.
Suteikiame pogarantinio remonto paslaugas.
Visos atsarginės dalys yra mūsų sandėlyje Slovakijoje.
KONSTRUKCIJOS PRIVALUMAI
Automatinis galinis pakrovimas
Automatinis galinis pakrovimas leidžia į stakles pakrauti maksimalaus 2100x4000 mm dydžio pakuotę. Stalas keliamas hidrauline pavara, kuri užtikrina sklandų ir stabilų veikimą.
Hidraulinis pakėlimo stalas
Iki 4000 kg keliamosios galios hidraulinis pakeliamasis stalas gali pakrauti iki 500 mm aukščio ruošinių paketus įprastu būdu.
Griovelių pjovimo funkcija
Pagrindinį pjūklą kelia servopavaros, kad būtų pasiektas aukštas pjovimo aukščio tikslumas, kai daromas griovelis.
2 nepriklausomi stumtuvai
2 nepriklausomi stumtuvai, skirti pjauti skirtingo ilgio plokštes, pagerina pjovimo efektyvumą pjaunant skirtingų dydžių plokštes.
Dvigubas darbo efektyvumas
Kitas lapas paduodamas dar nebaigus pjaustyti esamo lapo.
Dviejų skirtingų dydžių pjaustymas
Staklės vienu metu gali pjauti dviejų skirtingų dydžių ruošinius.
Darbo vizualizavimas
Pjovimo eiliškumo vizualizacija.
Pramoninio kompiuterio pagrindu veikianti CNC sistema
Pramoninis kompiuteris su "Windows XP" užtikrina patikimą CNC veikimą.
Galingas korpusas
Staklių korpusas pagamintas iš specialaus anglinio plieno, kuris užtikrina standumą ir atsparumą.
Detalių gręžimo optimizatorius
Galimybė dirbti su visomis populiariomis detalių gręžimo optimizavimo ir etikečių spausdinimo programomis.
Didelis pagrindinis stalas
Pagrindinis darbo stalas padidintas iki 2200x800 mm.
Padavimo stalai
Padavimo darbo staluose sumontuota oro pagalvių sistema, palengvinanti ruošinio padėties nustatymą.
Oro pagalvė pjovimo zonoje
Pjovimo zonoje įrengti stalai su oro pagalvėlėmis, todėl dirbti su mažomis detalėmis daug lengviau ir jos apsaugomos nuo pažeidimų.
Priešpjūklio ir pagrindinio pjūklo varikliai
Atskiri priešpjūklio ir pagrindinio pjūklo varikliai.
Pjūklo ir prispaudimo sijos padėties nustatymas
Automatinis pagrindinio pjūklo ir prispaudimo sijos aukščio reguliavimas pagal pjaunamos pakuotės aukštį.
Prispaudimo sija
Prispaudimo sijos jėgą valdo sistema ir ji atitinka gręžimo pjūvio storį arba aukštį. Įrengta apsaugos nuo sužalojimų sistema.
Didelis darbo greitis
Didžiausias pjūklo vežimėlio greitis tuščiąja eiga iki 200 m/min.
Šoninis lygiagretumo prispaudimas
Šoninis lygiagretumo prispaudimas nustato siaurų juostelių padėtį ant šoninės liniuotės, kai iš jų pjaunamos pagamintos detalės.
Programuojamas stumtuvas
Programuojamame stumtuve įrengta dešimt dviejų pirštų pneumatinių griebtuvų, užtikrinančių, kad ruošinio paketas būtų patikimai laikomas vietoje.
Pneumatiniai dviejų pirštų griebtuvai
Specialios konstrukcijos griebtuvai nepažeidžia medžiagos ją tvirtinant ir perkeliant.
Lankstus kabelių kanalas
Lankstus ir tvirtas kabelių kanalas užtikrina stabilų ir greitą pneumatinio stumtuvo su pneumatiniais griebtuvais judėjimą.
Kokybiški elektroniniai komponentai
Elektros komponentai atitinka CE standartus.
Pjaunamo paketo dydis - 120mm
Pjaunamo paketo aukštis - 120mm.
Mažiausias dydisMažiausias ruošinio dydis yra 34x45 mm.
