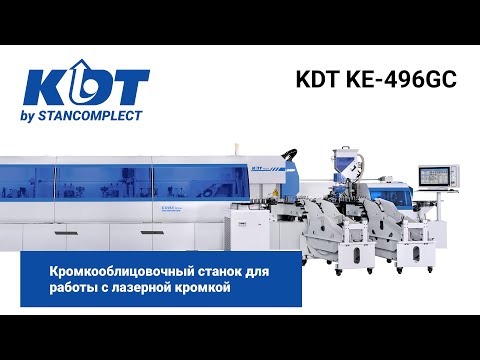

Didelio greičio briaunų laminavimo staklės KDT KE-496GC lazeriniam briaunų apdirbimui

Didelio greičio briaunų laminavimo staklės KDT KE-496GC lazeriniam briaunų apdirbimui

€0,00 EUR
€0,00 EUR
Išpardavimas Išparduota
Mokesčiai įtraukti.

KDT KE-496GC - tai pramoninės briaunų laminavimo staklės skirtos klijuoti briaunas ant baldinių detalių nuo 0,4 iki 3 mm storio.

Staklės naudojamos didelės apimties ir masinės gamybos sąlygomis korpusiniams baldams. Pilnas briaunos apdirbimas.

"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."

MODELIO KE-496GC YPATYBĖS:

Mazgai:

  1. Pirminio frezavimo mazgas
  2. Prispaudimo mazgas
  3. Galų nupjovimo mazgas
  4. Pirmas briaunos pertekliaus frezavimo mazgas
  5. Antras briaunos pertekliaus frezavimo mazgas
  6. Kampų apvalinimo mazgas
  7. Pirmas profilinės ciklės mazgas
  8. Antras profilinės ciklės mazgas
  9. Plokščiosios ciklės mazgas
  10. Pirmas poliravimo mazgas
  11. Antras poliravimo mazgas

Techniniai parametrai:

  • Pastūmos greičiai yra 26, 23, 20 m/min.
  • Briaunos storis 0,4-3mm.
  • Detalės storis 9-60 mm.
  • Detalės ilgis - nuo 120mm.
  • Detalės plotis - nuo 60mm.
  • Bendra galia - 48,35kW.
  • Matmenys 11315x1022x1960 mm.
  • Svoris 4500 kg.

     Visos atsarginės dalys yra mūsų sandėlyje Slovenijoje.

          SAVYBĖS

    • Lazerinis briaunų klijavimas.
    • Lazerinis generatorius su aušintuvu.
    • Didelis pastūmos greitis - 20-26 m/min.
    • Viršutinis klijų bakelis darbui su EVA/PUR klijais.
    • Pneumatinis reguliavimas skirtingiems briaunų storiams iš valdymo pulto.
    • Prispaudimo juosta vietoj ritinėlių užtikrina tikslų ruošinio padėties nustatymą visuose briaunų apdirbimo etapuose 26 m/min greičiu.
    • Lietimui jautrus valdymo pultas su WINDOWS 10.
    • Papildomi prispaudimo ritinėliai.
    • Staklės gali dirbti 24 valandas per parą be sustojimo ir apdoroti 3500-4000 bėginių metrų/pamainą.
    • Didelis padavimo greitis iki 26 m/min, kuris yra vienas iš pagrindinių kraštų apipjovimo staklių rodiklių.
    • Integruotas kelio taškų valdymas, skirtas nekontaktiniam apdirbimo įrenginių valdymui.
    • Programuojamos proceso pertraukos ir klijų kaitinimo laikai (pvz. galima nustatyti, kad staklės bus paruoštos darbui 8:00, o per pietų pertrauka temperatūra sumažės, kad nedegintų klijų automatiškai).
    • Didelio tikslumo skaitiklių nustatymai.
    • Bazinė liniuotė su skaitmeniniu skaitikliu užtikrina greitą ir tikslią reikiamos ruošinio vietos nustatymą frezuojant pirminio frezavimo įrenginiu.
    • Atskiras dažnio keitiklis kiekvienam darbiniam agregatui.
    • Infraraudonųjų spindulių lempa ruošinio briaunoms šildyti.
    • Apšvietimas saugos kabinoje.
    • Apsauginiai jungikliai ant saugos kabinos durų.
    • Pneumatinis špindelis blokuojantis skubotą detalių įdėjimą.
    • Pneumatinė užuolaida ant klijavimo veleno, neleidžia jam užsiteršti.
    • Priekinio ir galinio krašto iškyšos reguliavimas iš valdymo pulto.
    • Atlikimas pagal CE standartus.
    • Staklėse sumontuoti du skysčių purškimo įrenginiai.

    Įrengimas yra mūsų sandėlyje Slovakijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.

     KDT KE496GC privalumai:

    Galingas korpusas
    Staklių karkasas, tai uždaras storasienio metalo korpusas, kuris yra termiškai apdorotas ir sugeria praktiškai 100% vibracijų.
    Kompiuteris staklių valdymui
    Staklės valdomos pramoniniu kompiuteriu su WINDOWS 10 ir lietimui jautriu ekranu. Įjungimo ir išjungimo piktogramos ekrane yra intuityvios, todėl stakles valdyti nereikia jokių specialių įgūdžių.
    Programuojamas pertraukų laikas
    KE496GC turi galimybe programuoti klijų kaitinimą pagal išanksto nustatytą laiko grafiką.
    Pirminio frezavimo mazgas
    Pirminio frezavimo mazge įrengti du aukšto dažnio varikliai, kurie užtikrina, kad prieš klijuojant briauną, medžiagos galas būtų kokybiškai apdirbtas. Išankstinio frezavimo įrenginys gali panaikinti "žingsnį" po priešpjūklio ir drožles po CNC frezavimo centro. Išankstinio frezavimo įrenginyje sumontuotos 40 mm aukščio deimantinės frezos (65 mm - pasirinktinai).
    Detalės briaunų kaitinimas
    Staklėse yra įmontuota infraraudonųjų spindulių lempa, kuri pakaitiną detalės paviršių prieš klijų uždėjimą, kas leidžia pagerinti klijų ir birunos sukibimą kartais.
    Prispaudimo mazgas
    Susideda iš 5 ritinių, kurie yra įjungiami pneumatinio prispaudimo pagalba. Iš 4-ių ritnių 2 turi kūginę formą, kas leidžia pašalinti oro tarpus detalės viršuje ir apačioje, kas būtina naudojant PUR klijus, kuriuos taipogi galite naudoti mūsų staklėse. Kiekvienas ritinys turi valymo skustuką, kuris nuvalo visus klijų likučius o taipogi dulkes ir kitą purvą.
    Viršutinis klijų bakelis
    Staklėse įrengtas automatinis viršutinis klijų bakelis PUR/EVA klijams su iš anksto išlydytais klijais, 5 litrų talpos. Klijai yra dozuojami automatiškai ir neperkaista ir nepridega pertraukų metu. Klijai yra automatiškai papildomi o staklės paruoštos darbui per 15 min. nuo staklių įjungimo momento.
    Klijų bunkeris
    Staklėse įrengta automatinė pneumatinė granuliuotų klijų pakrovimo sistema. Staklių korpuso apačioje įrengta didelė 12,5 kg talpos talpykla, iš kurios granulės oro srautu gabenamos į viršutinę talpyklą su išankstiniu lydymu.
    Lazerinis klijavimas
    Lazerinė technologija, skirta vientisam briaunų klijavimui.
    Lazerinis generatorius
    Lazerio modulį sudaro lazerio generatorius, lazerio galvutė ir aušinimo stotis.
    Aušinimo stotis
    Aušinimo stotis kontroliuoja temperatūrą ir užtikrina ilgą lazerio tarnavimo laiką bei tikslumą.
    Galų nupjovimo mazgas
    Galų apipjovimo įrenginyje sumontuoti du aukšto dažnio elektros varikliai, o pjūklai juda ant specialių linijinių kreipiančiųjų. Įrenginyje įrengta automatinė kreipiančiųjų tepimo sistema ir nuosava aspiracinė jungtis.
    Frezavimo mazgas
    Frezavimo įrenginys su spindulinėmis frezomis, kuriomis galima apdoroti 0,4-3,0 mm storio briaunas. Ruošinį seka du dideli apvalūs kopijavimo ritiniai (ant kiekvieno variklio), sumontuoti ant plūduriuojančio įrenginio, tokia konstrukcija apsaugo nuo broko frezuojant.
    Naujos modifikacijos kopijavimo įtaiso kopijavimo įtaisas ant iškyšos frezavimo įrenginio ir grandiklio įrenginio turi didesnį sąlyčio su ruošiniu plotą. Šie kopijavimo aparatai nepalieka žymių ant bet kokio paviršiaus detalių, įskaitant ir subtilias detales.
    Frezavimo įrenginį galima reguliuoti skirtingiems briaunų storiams ir perjungti iš valdymo pulto.
    Kampų apvalinimo mazgas
    Susideda iš keturių atskirų mazgų ir puikiai veikia net maksimalių 26m/min greičiu.
    Radiusinės ciklės mazgas
    Pirmas ir antras cikliniai įrenginiai turi du spindulinius karbido peilius, kurie, nufrezavus briauną, nuo nufrezuotos briaunos dalies pašalina ploną sluoksnį ir pašalina kinematinę bangą, todėl apdirbtas paviršius būna lygus. Pirmojo mazgo peilio spindulys yra 2 mm, antrojo mazgo peilio spindulys - 1 mm. Mazgai įjungiami iš staklių valdymo pulto.
    Briaunos likučių padalijimo mechanizmas
    Ciklės įrenginiuose įrengti mechanizmai, skirti reguliuoti briaunų storį nuotolinio valdymo pulteliu, ir mechanizmas, skirtas padalyti briaunų likučius pagal ilgį, kad jas būtų galima veiksmingiau pašalinti.
    Plokščioji ciklė
    Mazge yra du tiesūs peiliai su kietlydinio antgaliais (klijų ciklizavimas), kurie atlieka briaunų apipjovimo operaciją sandūrose su ruošiniu. Ši operacija pašalina klijų perteklių ir mikronelygumus jungtyse, kuriose briauna priklijuota prie ruošinio.
    Poliravimo mazgas
    Dvigubas poliravimo įrenginys poliruoja apdirbtą briaunos dalį, aukšta kokybė pasiekiama naudojant pneumatinių cilindrų varomą svyravimo sistemą. Įrengtas poliravimo skysčio purškimo mazgas, kad briauna taptų blizgi.
    Didelio tikslumo nustatymas
    Staklėse įrengti didelio tikslumo nustatymo skaitikliai.
    Prispaudimo juosta
    Prispaudimo juosta vietoj ritinėlių užtikrina tikslų ir patikimą ruošinio padėties nustatymą visuose briaunų apdirbimo etapuose 26 m/min greičiu.
    Papildomi ritinėliai
    Papildomi prispaudimo ritinėliai užtikrina, kad ruošinys tvirtai laikytųsi.
    Enkoderis
    Valdymo pulte esantis prispaudimo sijos pakėlimo/nuleidimo mechanizmo enkoderis, leidžia automatiškai nustatyti sijos padėtį pagal ruošinio storį.
    Centrinė tepimo sistema
    Centralizuoto tepimo įrenginys automatiškai sutepa galų nupjovimo mazgo kreipiančiasias.
    Elektros komponentai SIEMENS
    Naudojami mūsų įrenginiuose el. komponentai turi CE sertifikatus ir yra lengvai atrandami laisvojoje rinkoje.
    Garso izoliacija
    Staklių apsaugos yra padengtos specialiomis garsą izoliuojančiomis medžiagomis, todėl lyginant su kitais rinkoje esančiais įrengimai decibelų skaičius KDT staklėse būna žemesnis.

    Suteikiame 12 garantiją.

    Suteikiame pogarantinio remonto paslaugas.

    Visos atsarginės dalys yra mūsų sandėlyje Slovakijoje.
