Briaunų laminavimo staklės KDT KE-668JSGA(45) PUR klijams

Briaunų laminavimo staklės KDT KE-668JSGA(45) PUR klijams

€0,00 EUR
€0,00 EUR
Išpardavimas Išparduota
Mokesčiai įtraukti.

KDT KE-668JSGA - tai pramoninės briaunų laminavimo staklės skirtos klijuoti briaunas ant baldinių detalių nuo 0,4 iki 3 mm storio.

Staklės naudojamos didelės apimties ir masinės gamybos sąlygomis korpusiniams baldams. Pilnas briaunos apdirbimas.

"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."

MODELIO KE-668JSGA YPATYBĖS:

Mazgai:

  1. Pirminio frezavimo mazgas
  2. Du prispaudimo mazgai su viršutiniais klijų bakeliais.
  3. Galų nupjovimo mazgas
  4. Pirmas briaunos pertekliaus frezavimo mazgas
  5. Antras briaunos pertekliaus frezavimo mazgas
  6. Kampų apvalinimo mazgas
  7. Pirmas profilinės ciklės mazgas
  8. Antras profilinės ciklės mazgas
  9. Plokščiosios ciklės mazgas
  10. Pirmas poliravimo mazgas
  11. Antras poliravimo mazgas

Techniniai parametrai:

  • Pastūmos greičiai yra 23, 18 ir 15 m/min.
  • 2 nepriklausomi klijų mazgai.
  • Darbas su PUR klijais.
  • Darbas su EVA klijais.
  • Galimybė programuoti apdorojimo režimus.
  • Galimybė: 20 kg arba 2,5 kg PUR klijų lydiklis.
  • Bendra galia - 29,7kW.
  • Matmenys 9130x1000x1960 mm.
  • Svoris 4000 kg.

    Visos atsarginės dalys yra mūsų sandėlyje Slovakijoje.

      SAVYBĖS

  • Staklės gali dirbti 24 valandas per parą be sustojimo ir apdoroti 3500-4000 bėginių metrų/pamainą.
  • Didelis padavimo greitis iki 23 m/min, kuris yra vienas iš pagrindinių kraštų apipjovimo staklių rodiklių.
  • 2 nepriklausomi klijų bakeliai su 2 spaudimo grupėmis. Ši funkcija idealiai tinka įmonėms, kurioms reikia dažnai keisti įprastus EVA klijus į PUR klijus.
  • 2 keičiami klijų bakeliai + 1 stacionarus klijų įrenginys.
  • Nepertraukiama klijų granulių tiekimo sistema.
  • Automatinis 4 skirtingų briaunų storių reguliavimas greitai paspaudus atitinkamą mygtuką staklių valdymo ekrane.
  • PUR stotelė su šildomomis tiekimo žarnomis (GALIMYBĖ).
  • Atskira stotelė klijų mazgui vakuuminiu būdu laikyti ir valyti (GALIMYBĖ).
  • Atskiras dažnio keitiklis kiekvienam darbiniam agregatui.
  • Pneumatinė užuolaida ant klijavimo veleno.
  • 5 prispaudimo ritinėliai kiekvienoje presų grupėje.
  • Pirmasis briaunos pertekliaus frezavimo įrenginys su vertikaliu ir horizontaliu reguliavimu, su dviem 12 000 aps/min aukšto dažnio varikliais. Frezos spindulys 1 mm.
  • Antrasis briaunos pertekliaus frezavimo įrenginys su vertikaliu ir horizontaliu reguliavimu, su dviem 12 000 aps/min aukšto dažnio varikliais. Frezos spindulys 2 mm.
  • Kampų apvalinimo įrenginys iš 2 variklių su apvalinimo kontūro pasirinkimo funkcija.
  • Pneumatinis frezavimo įrenginio reguliavimas 4 skirtingo storio briaunoms iš staklių valdymo pulto.
  • 2 ciklės mazgai su pneumatine perjungimo funkcija.
  • 2 poliravimo mazgai.
  • Lietimui jautraus ekrano valdymas.
  • Suspausto oro reguliatorius, džiovintuvas.
  • Automatinė staklių tepimo sistema.
  • Ruošinio briaunos kaitinimo įrenginys.
  • Visuose mazguose įrengti tikslaus derinimo matuokliai.
  • Lempa ruošinio briaunoms šildyti.
  • Staklėse sumontuoti du skysčių purškimo įrenginiai.

Įrengimas yra mūsų sandėlyje Slovakijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.

 KDT KE668JSGA privalumai:

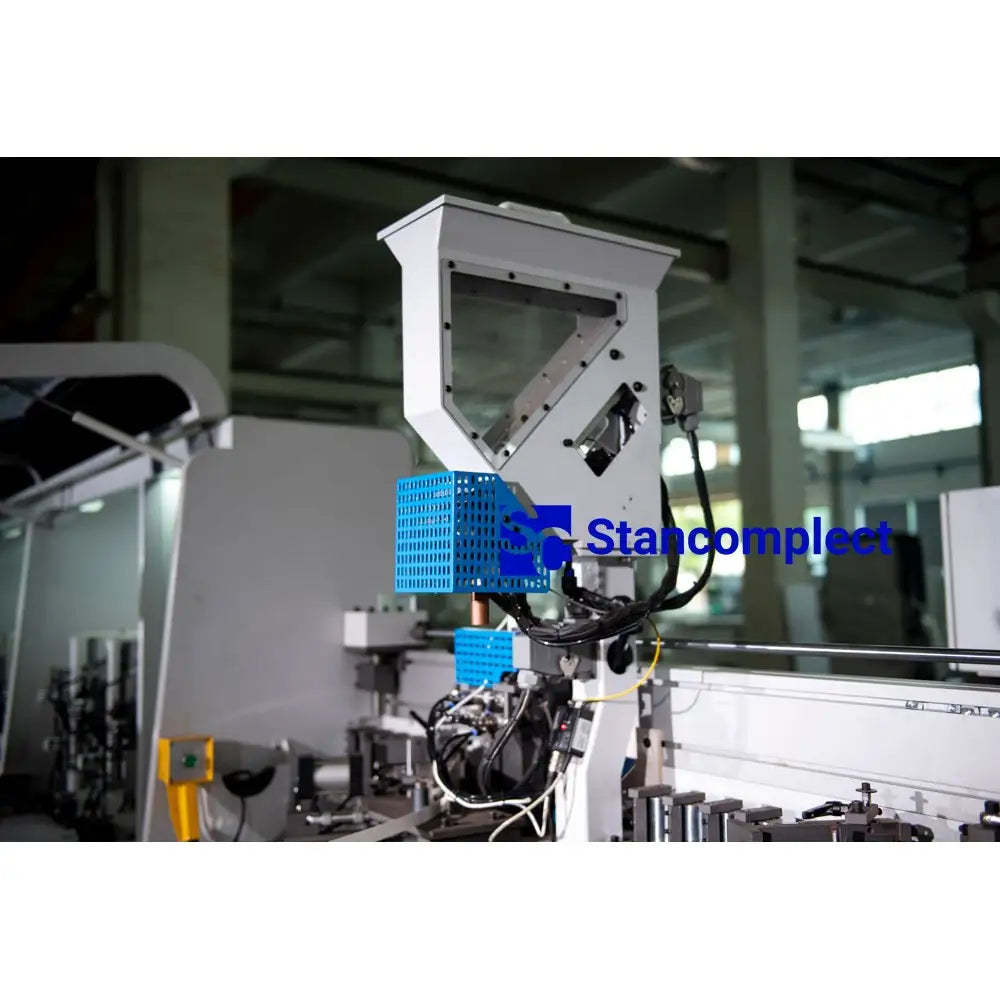

PUR klijų padavimo stotelė (GALIMYBĖ)
PUR klijų padavimo stotelė:
Talpa - 20 litrų.
Šildymo galia - 4,5 kW.
Cilindro skersmuo - 280 mm.
Klijų bakelio laikymo ir valymo stotelė
Atskira klijų bakelio vakuuminio laikymo ir valymo stotelė.

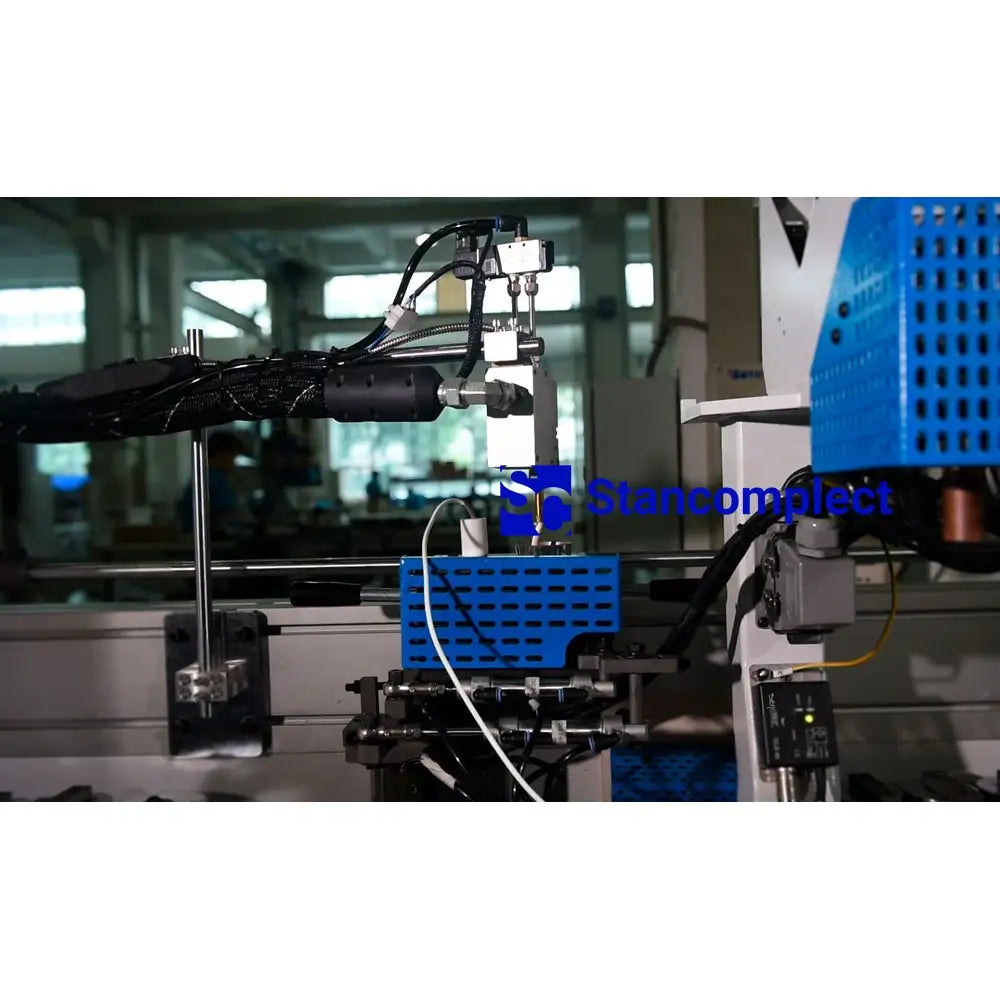

PUR klijų padavimas
PUR klijų padavimo dozavimas.
Lietimui jautraus ekrano valdymo skydas
Patogus lietimui jautrus staklių valdymo skydas rusų kalba su klaidų ir gedimų indikacija, padavimo greičio pasirinkimu - 15/18/23 m/min., visų staklių komponentų valdymu.
Programuojamas pertraukų laikas
KE668JSGA turi galimybe programuoti klijų kaitinimą pagal išanksto nustatytą laiko grafiką.
Automatinis padavimo blokavimas
Staklėse įrengtas pneumatinis padavimo blokavimas, kuris neleidžia operatoriui paleisti ruošinio anksčiau nei leidžiamas laiko tarpas.

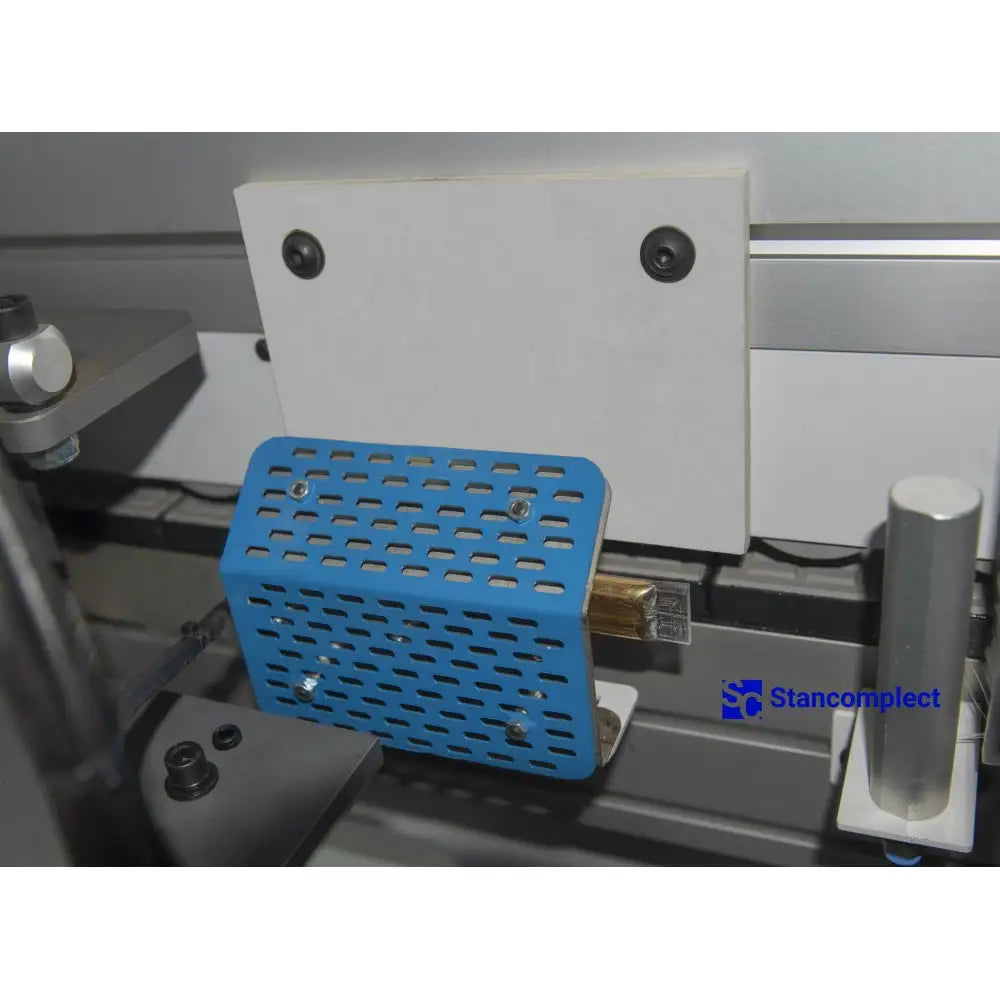

Ruošinio briaunos kaitinimas
Ruošinio briaunos kaitinimas siekiant geresnio sukibimo.
Mažų detalių apdirbimas
Mažiausias apdirbamų ruošinių plotis yra 45 mm.

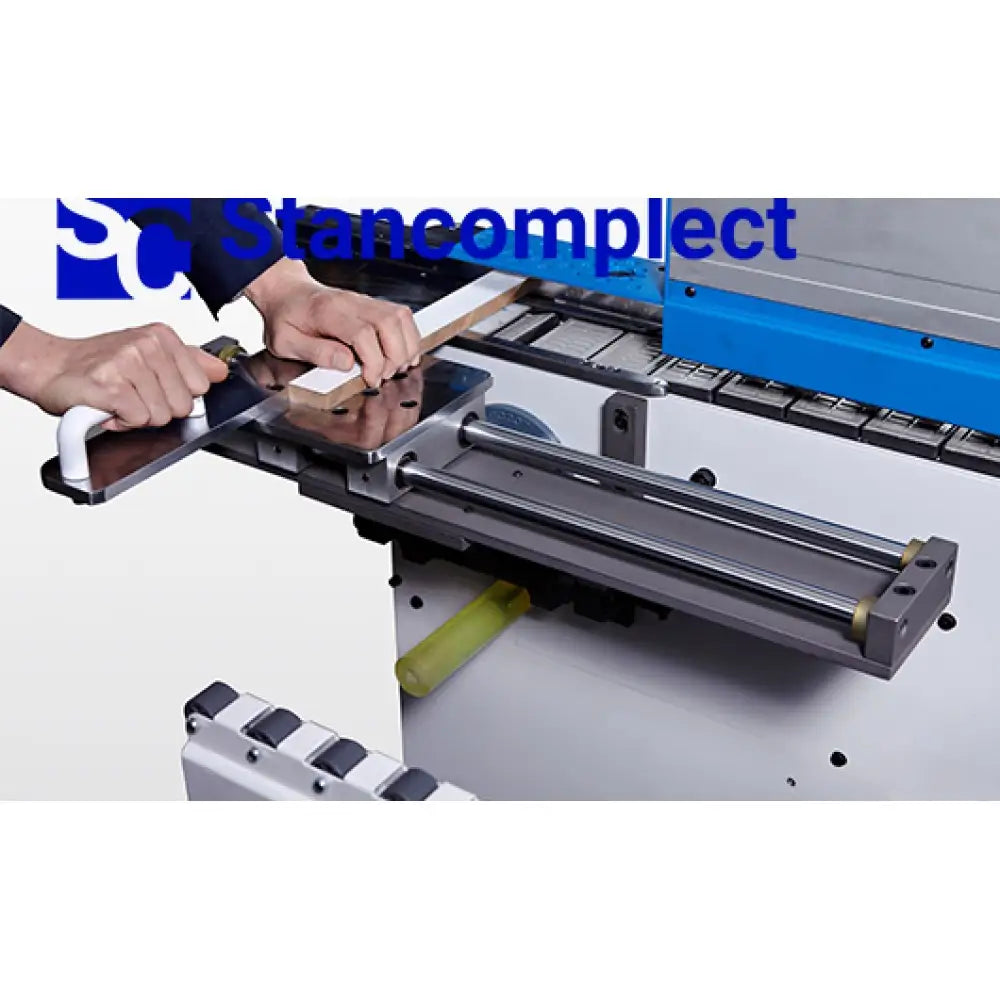

Papildomas padavimo įrenginys
Staklėse įrengtas papildomas padavimo įrenginys, skirtas siauriems ruošiniams paduoti.

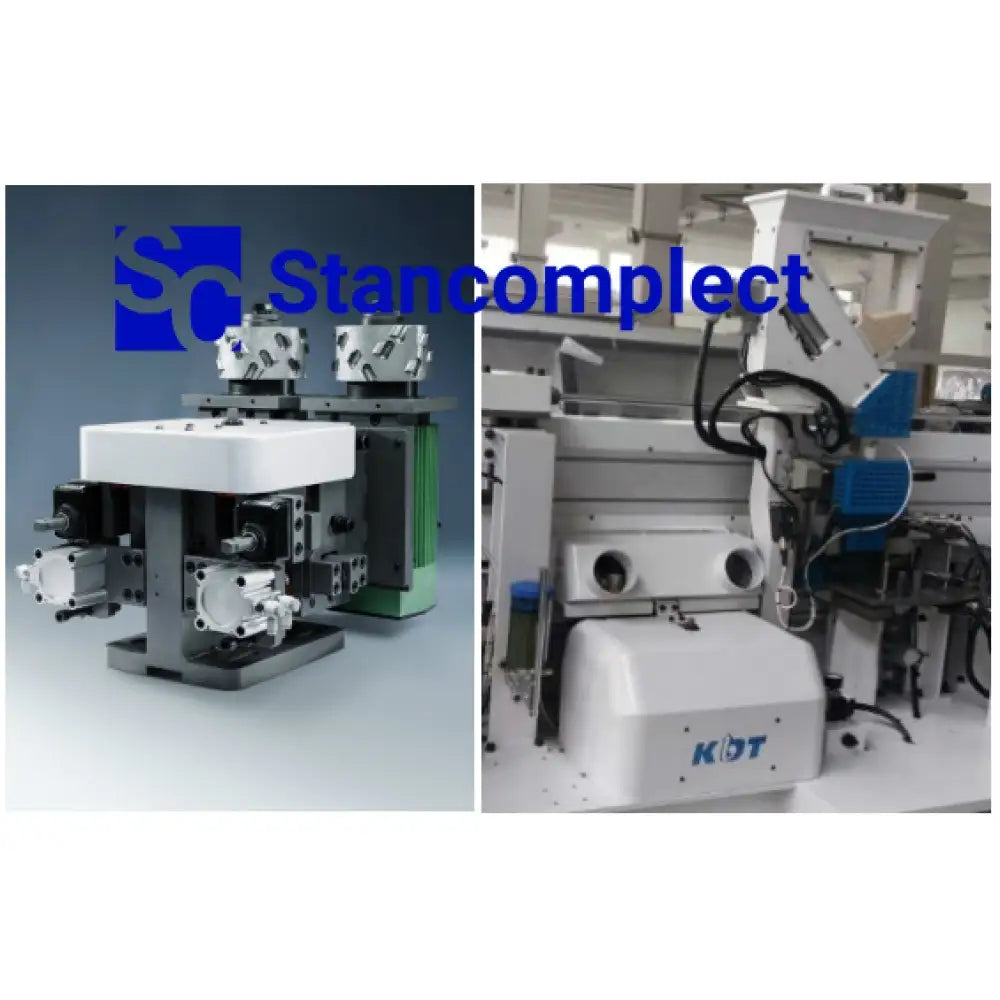

Pirminio frezavimo mazgas
Išankstinio frezavimo įrenginys gali panaikinti "žingsnį" po priešpjūklio ir drožles po CNC frezavimo centro. Jį sudaro du aukšto dažnio varikliai po 2,2 kW su sumontuotais Ø125x40 xØ30 Z3+3 deimantinėmis frezais.
Prispaudimo mazgas
Susideda iš 5 ritinių, kurie yra įjungiami pneumatinio prispaudimo pagalba. Iš 4-ių ritinių 2 turi kūginę formą, kas leidžia pašalinti oro tarpus detalės viršuje ir apačioje, kas būtina naudojant PUR klijus, kuriuos taipogi galite naudoti mūsų staklėse. Kiekvienas ritinys turi valymo skustuką, kuris nuvalo visus klijų likučius o taipogi dulkes ir kitą purvą.

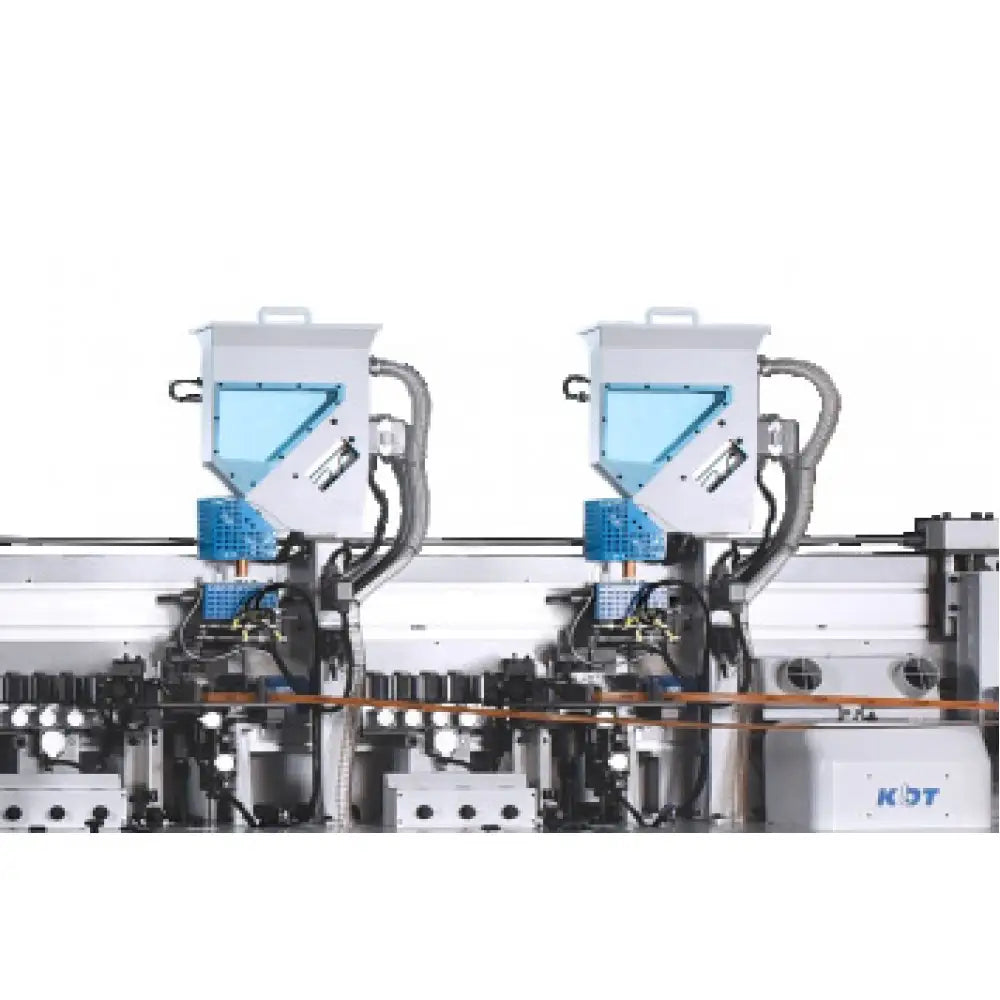

Viršutiniai klijų bakeliai
Staklėse įrengti 2 viršutiniai klijų bakeliai, skirti darbui su skirtingų spalvų klijais, ir du išankstinio pjaustymo įrenginiai. 2 klijų bakelių dėka galima per trumpą laiką paruošti stakles norimam klijų bakeliui (šviesūs arba tamsūs klijai).Keičiant klijų spalvą nereikia valyti klijų bakelio. Viršutinis klijų bakelis su iš anksto išlydytais 5 litrų talpos klijais. Klijai yra dozuojami ir neperkaista staklių prastovos metu. Per stebėjimo langelį galima stebėti klijų kiekį. Įšilimo ir paruošimo darbui laikas - 15 minučių.
Klijų bunkeris
Staklėse įrengta automatinė pneumatinė granuliuotų klijų pakrovimo sistema. Staklių korpuso apačioje įrengta didelė 12,5 kg talpos talpykla, iš kurios granulės oro srautu gabenamos į viršutinę talpyklą su išankstiniu lydymu.
Galų nupjovimo mazgas
Galų apipjovimo įrenginyje sumontuoti du aukšto dažnio elektros varikliai, o pjūklai juda ant specialių linijinių kreipiančiųjų. Įrenginyje įrengta automatinė kreipiančiųjų tepimo sistema.
Frezavimo mazgas
Frezavimo įrenginys su spindulinėmis frezomis, kuriomis galima apdoroti 0,4-3,0 mm storio briaunas. Ruošinį seka du dideli apvalūs kopijavimo ritiniai (ant kiekvieno variklio), sumontuoti ant plūduriuojančio įrenginio, tokia konstrukcija apsaugo nuo broko frezuojant.
Naujos modifikacijos kopijavimo įtaiso kopijavimo įtaisas ant iškyšos frezavimo įrenginio ir grandiklio įrenginio turi didesnį sąlyčio su ruošiniu plotą. Šie kopijavimo aparatai nepalieka žymių ant bet kokio paviršiaus detalių, įskaitant ir subtilias detales.
Frezavimo įrenginį galima reguliuoti skirtingiems briaunų storiams ir perjungti iš valdymo pulto.

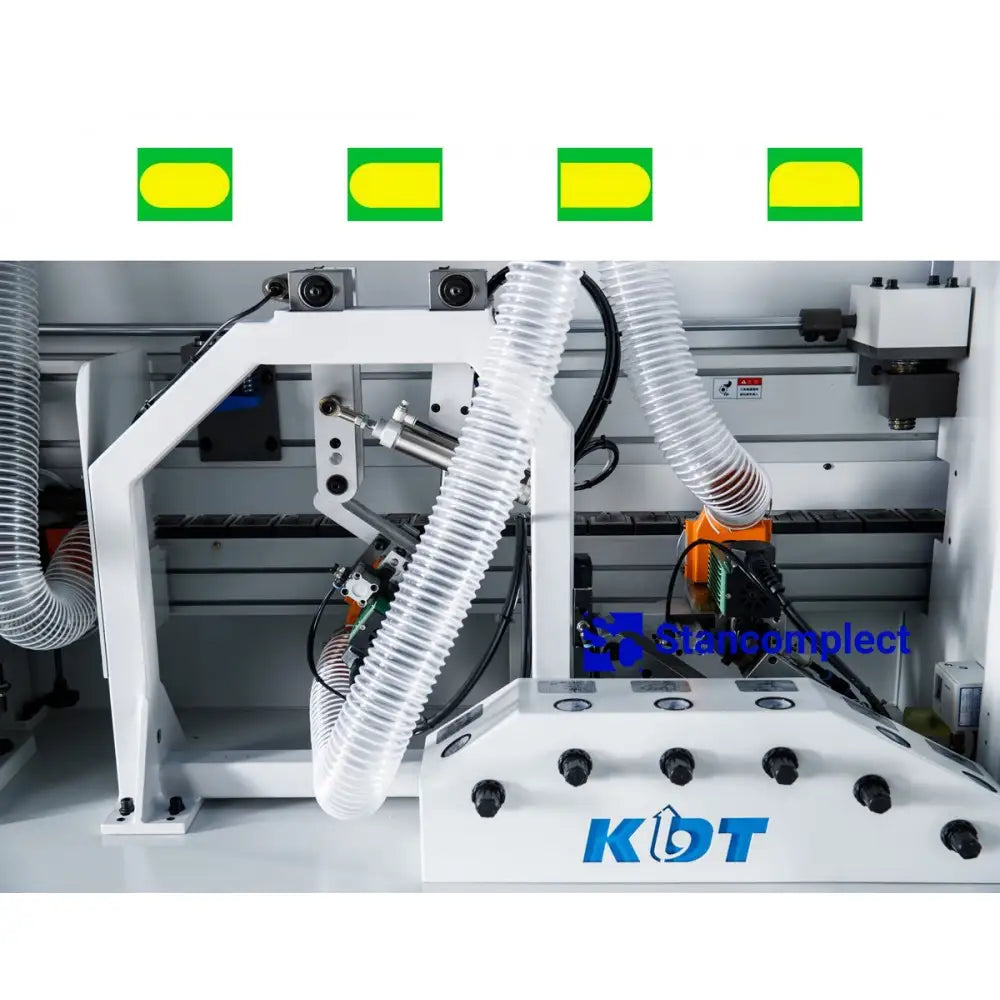

Kampų apvalinimo mazgas
Apvalinimo įrenginys turi du variklius. Veikia net 23m/min greičiu. Galimi keturi įrenginio darbo režimai.

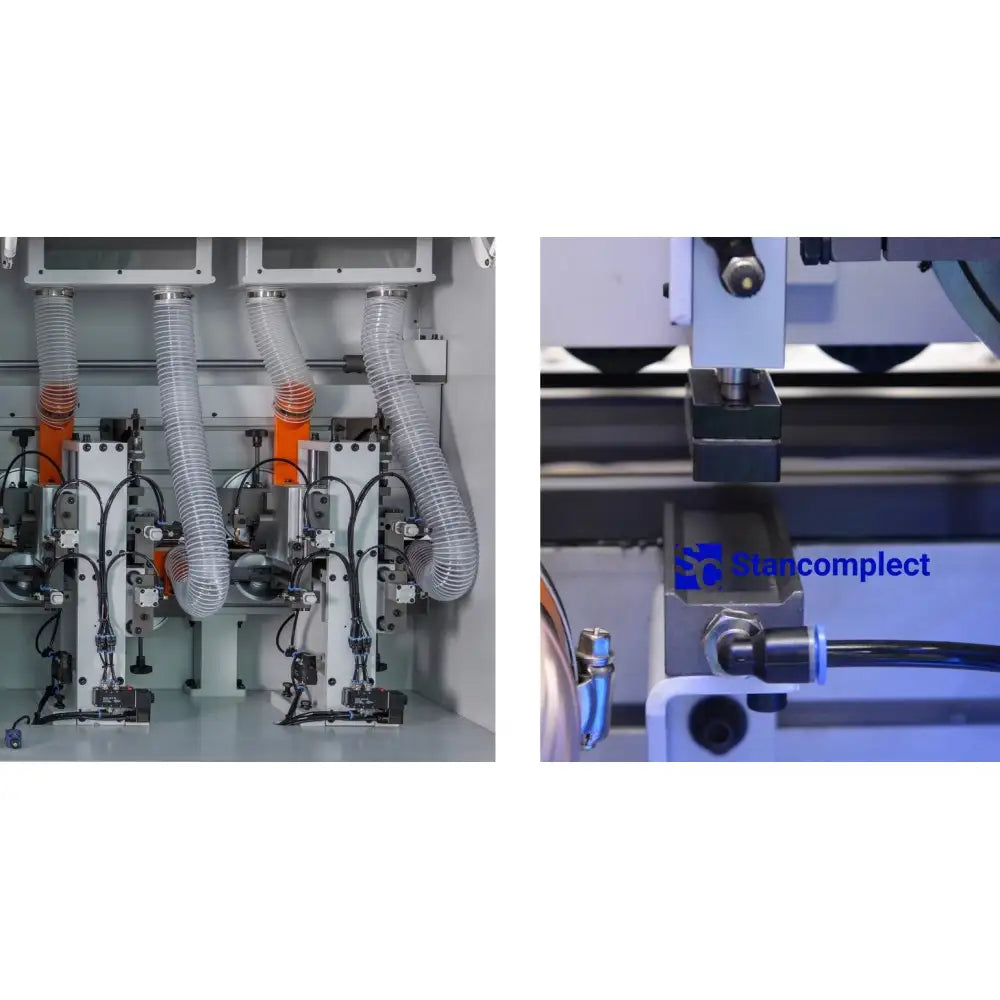

2 radiusinės ciklės mazgai
Mazgo funkcija - pašalinti statinę bangą po frezavimo mazgo. Iš tikrųjų po frezavimo mazgo nufrezuotas paviršius nėra lygus ir turi daug bangėlių. Šias bangeles pašalina ciklės įrenginys ir suformuoja lygų briaunos paviršių. Įrenginys turi mechanizmą, kuris pašalina briaunų perteklius.
Plokščioji ciklė
Mazge yra du tiesūs peiliai su kietlydinio antgaliais (klijų ciklizavimas), kurie atlieka briaunų apipjovimo operaciją sandūrose su ruošiniu. Ši operacija pašalina klijų perteklių ir mikronelygumus jungtyse, kuriose briauna priklijuota prie ruošinio.
2 poliravimo mazgas
2 poliravimo įrenginiai keturiems varikliams. Naudojamas klijų pertekliui pašalinti ir poliravimo blizgesiui išfrezuotai briaunos daliai suteikti. Valomojo skysčio purškimas prieš poliravimą.
Centrinė tepimo sistema
Centralizuoto tepimo įrenginys automatiškai sutepa galų nupjovimo mazgo kreipiančiasias.
Elektros komponentai SIEMENS
Naudojami mūsų įrenginiuose el. komponentai turi CE sertifikatus ir yra lengvai atrandami laisvojoje rinkoje.
Garso izoliacija
Staklių apsaugos yra padengtos specialiomis garsą izoliuojančiomis medžiagomis, todėl lyginant su kitais rinkoje esančiais įrengimai decibelų skaičius KDT staklėse būna žemesnis.

Suteikiame 12 garantiją.

Suteikiame pogarantinio remonto paslaugas.

Visos atsarginės dalys yra mūsų sandėlyje Slovakijoje.
