KDT KE-396JB - tai pramoninės briaunų laminavimo staklės skirtos klijuoti briaunas ant baldinių detalių nuo 0,4 iki 3 mm storio.
Staklės naudojamos didelės apimties ir masinės gamybos sąlygomis korpusiniams baldams. Pilnas briaunos apdirbimas.
"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."
MODELIO KE-396JB YPATYBĖS:
Mazgai:
- Pirminio frezavimo mazgas
- Prispaudimo mazgas
- Galų nupjovimo mazgas
- Pirmas briaunos pertekliaus frezavimo mazgas
- Antras briaunos pertekliaus frezavimo mazgas
- Profilinės ciklės mazgas
- Plokščiosios ciklės mazgas
- Poliravimo mazgas
Techniniai parametrai:
- Pastūmos greičiai yra 20, 15 ir 12 m/min.
- Briaunos storis 0,4-3mm.
- Detalės storis 9-40 mm.
- Detalės ilgis - nuo 150mm.
- Detalės plotis - nuo 135mm.
- Bendra galia - 20kW.
- Matmenys 7346x870x1620 mm.
- Svoris 2400 kg.
Visos atsarginės dalys yra mūsų sandėlyje Slovakijoje.
SAVYBĖS
-
Staklės gali dirbti 24 valandas per parą be sustojimo ir apdoroti 3500-4000 bėginių metrų/pamainą.
- Didelis pastūmos greitis iki 20 m/min, kuris yra vienas iš pagrindinių kraštų apipjovimo staklių rodiklių.
- Kompiuteris staklių valdymui su lietimui jautriu ekranu.
- Integruotas kelio taškų valdymas, skirtas nekontaktiniam apdirbimo įrenginių valdymui.
- Programuojamos proceso pertraukos ir klijų kaitinimo laikai (pvz. galima nustatyti, kad staklės bus paruoštos darbui 8:00, o per pietų pertrauką temperatūra sumažės, kad nedegintų klijų automatiškai).
- Atskiras dažnio keitiklis kiekvienam darbiniam agregatui.
- Apšvietimas saugos kabinoje.
- Apsauginiai jungikliai ant saugos kabinos durų.
- Pneumatinis špindelis blokuojantis skubotą detalių įdėjimą.
- Pneumatinė užuolaida ant klijavimo veleno, neleidžia jam užsiteršti.
- Priekinio ir galinio krašto iškyšos reguliavimas iš valdymo pulto.
- Atlikimas pagal CE standartus.
- Staklėse sumontuoti du skysčių purškimo įrenginiai.
Įrengimas yra mūsų sandėlyje Slovakijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.
KDT KE396JB privalumai:
Galingas korpusas
Staklių karkasas, tai uždaras storasienio metalo korpusas, kuris yra termiškai apdorotas ir sugeria praktiškai 100% vibracijų.
Kompiuteris staklių valdymui
Staklės valdomos pramoniniu kompiuteriu su lietimui jautriu ekranu. Įjungimo ir išjungimo piktogramos ekrane yra intuityvios, todėl stakles valdyti nereikia jokių specialių įgūdžių.
Programuojamas pertraukų laikas
KE396JB turi galimybe programuoti klijų kaitinimą pagal išanksto nustatytą laiko grafiką.
Automatinis padavimo blokavimas
Ruošinių padavimo špinderis, kontroliuoja minimalų atstumą tarp ruošinių, apsaugo nuo staklių detalių sugadinimo darbo metu.
Pirminio frezavimo mazgas
Įrengti du varikliai, kurie apdoroja tiesias ir pasvirusias sritis. Jame yra skaitmeniniai ekranai, kuriuose galima reguliuoti ir rodyti pakrypimo kampą.
Prispaudimo mazgas
Susideda iš 4 ritinių, kurie yra įjungiami pneumatinio prispaudimo pagalba. Iš 4-ių ritnių 2 turi kūginę formą, kas leidžia pašalinti oro tarpus detalės viršuje ir apačioje, kas būtina naudojant PUR klijus, kuriuos taipogi galite naudoti mūsų staklėse. Kiekvienas ritinys turi valymo skustuką, kuris nuvalo visus klijų likučius o taipogi dulkes ir kitą purvą.
Klijų bakelis
Klijų bakelyje įrengtas klijų dozavimo mechanizmas. Klijų bakelio pasvirimo kampas 45°. Presavimo grupė nustatoma fiksuotu 45° kampu ir atlieka būtiną briaunų apklijavimo spaudimą.
Galų nupjovimo mazgas
Galų apipjovimo įrenginyje sumontuoti du aukšto dažnio elektros varikliai, o pjūklai juda ant specialių linijinių kreipiančiųjų. Įrenginyje įrengta automatinė kreipiančiųjų tepimo sistema.
Frezavimo mazgas
Frezavimo įrenginys su spindulinėmis frezomis, kuriomis galima apdoroti 0,4-3,0 mm storio briaunas. Ruošinį seka du dideli apvalūs kopijavimo ritiniai (ant kiekvieno variklio), sumontuoti ant plūduriuojančio įrenginio, tokia konstrukcija apsaugo nuo broko frezuojant.
Naujos modifikacijos kopijavimo įtaiso kopijavimo įtaisas ant iškyšos frezavimo įrenginio ir grandiklio įrenginio turi didesnį sąlyčio su ruošiniu plotą. Šie kopijavimo aparatai nepalieka žymių ant bet kokio paviršiaus detalių, įskaitant ir subtilias detales.
Frezavimo įrenginį galima reguliuoti skirtingiems briaunų storiams ir perjungti iš valdymo pulto.
Radiusinės ciklės mazgas
Ciklės įrenginys turi du spindulinius karbido peilius, kurie, nufrezavus briauną, nuo nufrezuotos briaunos dalies pašalina ploną sluoksnį ir pašalina kinematinę bangą, todėl apdirbtas paviršius būna lygus.
Plokščioji ciklė
Mazge yra du tiesūs peiliai su kietlydinio antgaliais (klijų ciklizavimas), kurie atlieka briaunų apipjovimo operaciją sandūrose su ruošiniu. Ši operacija pašalina klijų perteklių ir mikronelygumus jungtyse, kuriose briauna priklijuota prie ruošinio.
Poliravimo mazgas
Dvigubas poliravimo įrenginys poliruoja apdirbtą briaunos dalį.
Prispaudimo juosta
Prispaudimo juosta vietoj ritinėlių užtikrina tikslų ir patikimą ruošinio padėties nustatymą visuose briaunų apdirbimo etapuose.

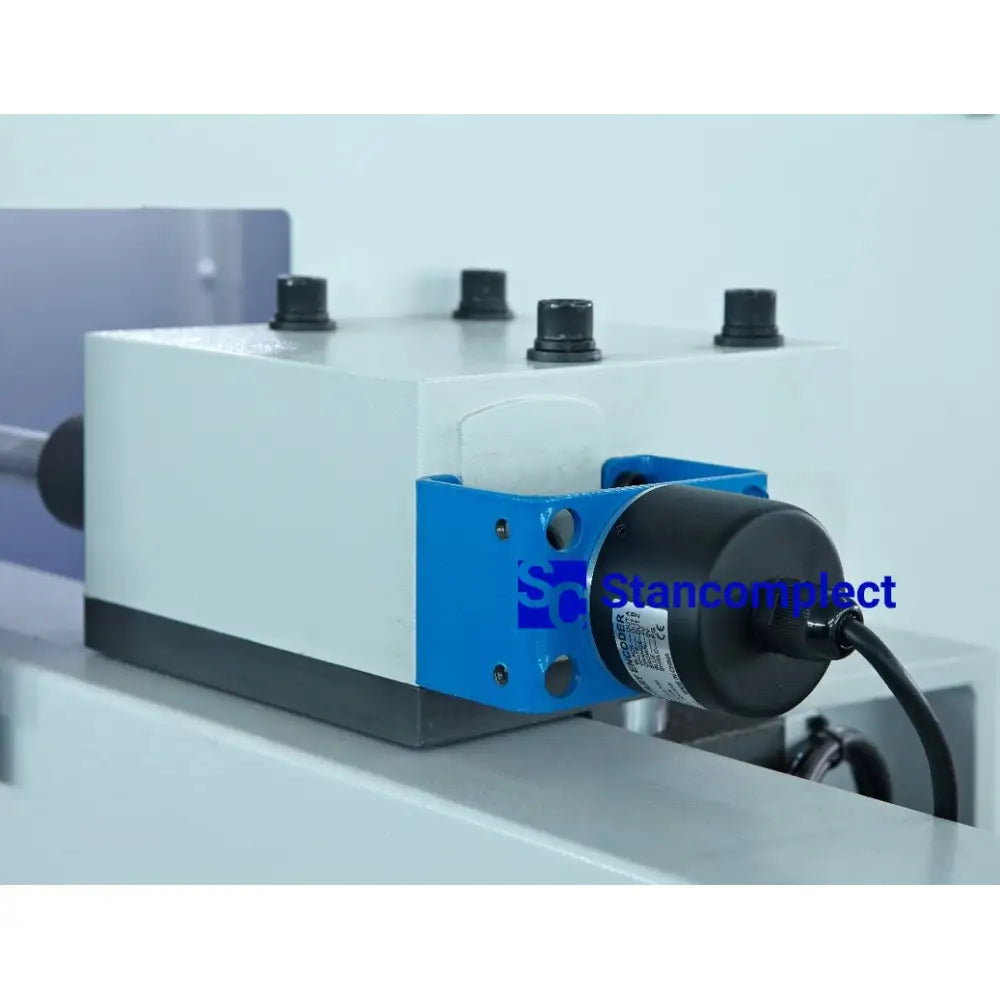

Enkoderis
Valdymo pulte esantis prispaudimo sijos pakėlimo/nuleidimo mechanizmo enkoderis, leidžia automatiškai nustatyti juostos padėtį pagal ruošinio storį.
Centrinė tepimo sistema
Centralizuoto tepimo įrenginys automatiškai sutepa galų nupjovimo mazgo kreipiančiasias.
Elektros komponentai SIEMENS
Naudojami mūsų įrenginiuose el. komponentai turi CE sertifikatus ir yra lengvai atrandami laisvojoje rinkoje.
Garso izoliacija
Staklių apsaugos yra padengtos specialiomis garsą izoliuojančiomis medžiagomis, todėl lyginant su kitais rinkoje esančiais įrengimai decibelų skaičius KDT staklėse būna žemesnis.
Suteikiame 12 garantiją.
Suteikiame pogarantinio remonto paslaugas.
Visos atsarginės dalys yra mūsų sandėlyje Slovakijoje.
