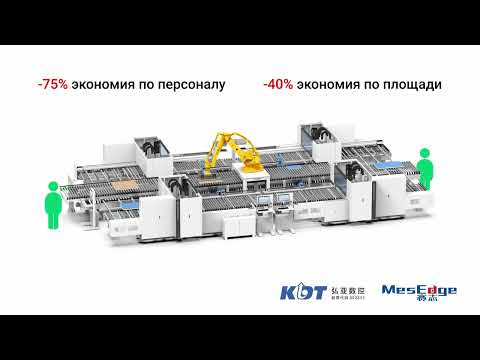

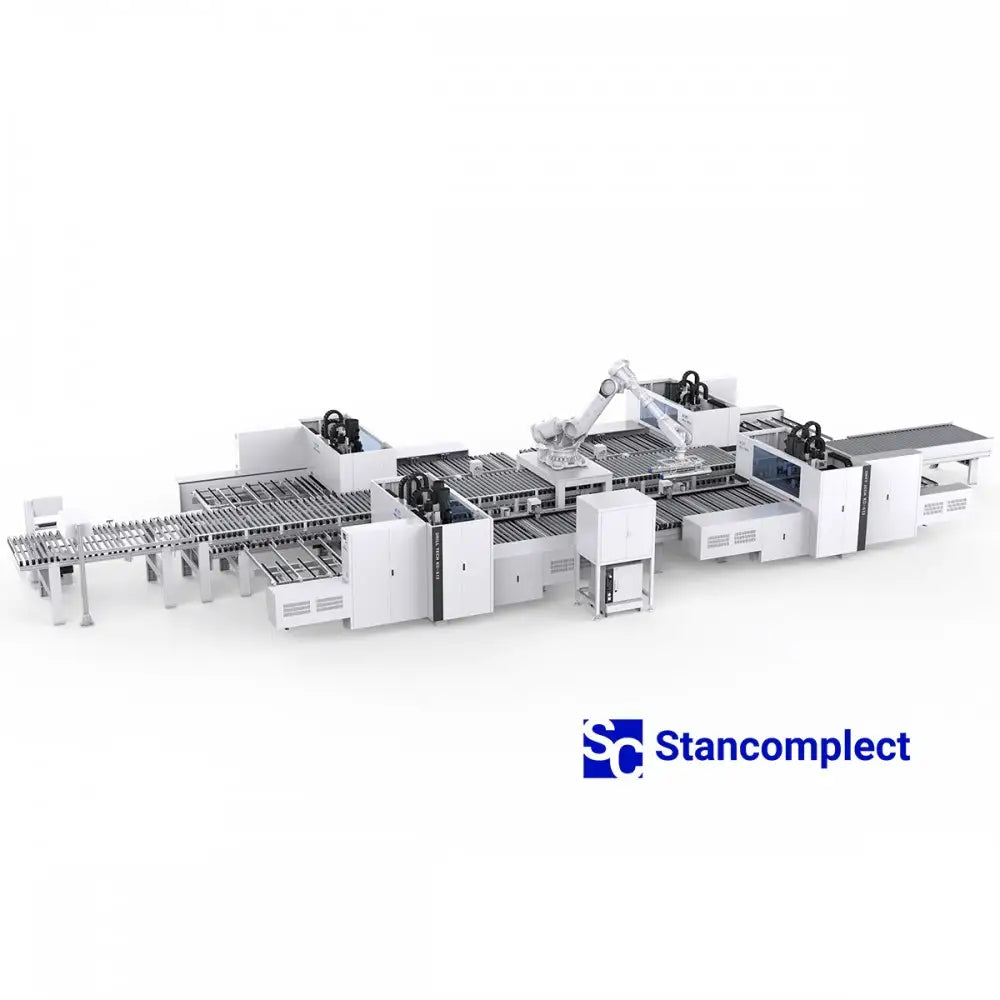

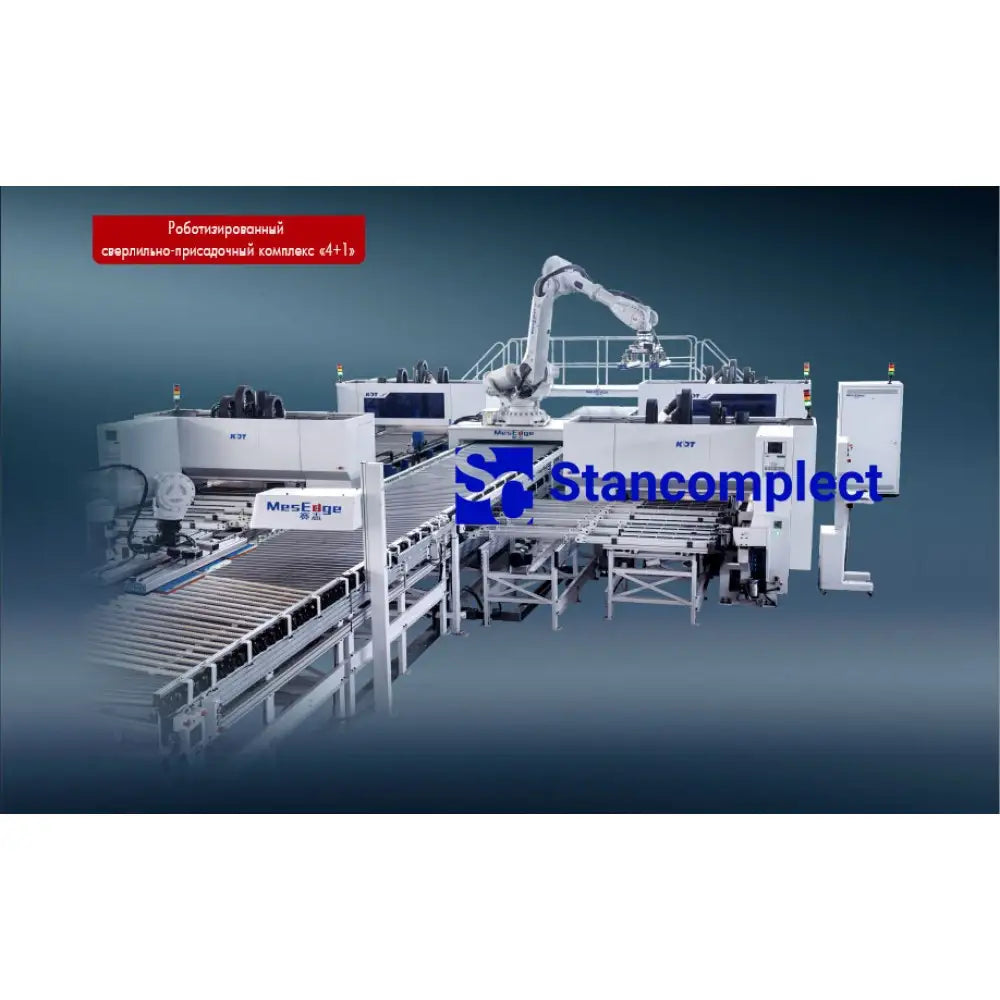

Robotizuotas gręžimo-frezavimo kompleksas "4+1", pagrįstas CNC gręžimo-frezavimo staklėmis KD-612KHSA

Robotizuotas gręžimo-frezavimo kompleksas "4+1", pagrįstas CNC gręžimo-frezavimo staklėmis KD-612KHSA

€0,00 EUR
€0,00 EUR
Išpardavimas Išparduota
Mokesčiai įtraukti.

"Stancomplect komanda pasirūpina ne tik kokybiškos įrangos tiekimu, bet ir užtikrina Jūsų gamybos sklandumą. Visos siūlomo įrengimo dalys yra mūsų sandėlyje ir galite jas gauti iki 48 val."

  • Sumažina prastovos laiką, nes sutrumpina laiką, kurį staklės laukia ruošinio.
  • Robotas stebi staklių darbo krūvį.
  • Galimos 3 konfigūracijos: "4+1", "2+1", "1+1"

Įrengimas yra mūsų sandėlyje Slovenijoje, todėl pristatymas ir paleidimas galimas per ypatingai trumpą laiką.

Suteikiame 12 garantiją.

Suteikiame pogarantinio remonto paslaugas.

Visos atsarginės dalys yra mūsų sandėlyje Slovenijoje.

SAVYBĖS

  • Ruošinių gręžimas iš 6 pusių.
  • Ruošinio frezavimas viršuje ir apačioje.
  • Brūkšninių kodų nuskaitymo sistema.
  • Integracija su bet kokiomis šiuolaikinėmis automatinėmis sistemomis.
  • Robote įrengta SCHMALZ vakuuminė sistema.
  • Galingos ir patikimos konvejerių pavaros.
  • Išmanioji ruošinių paskirstymo sistema.
  • Vizualinio tikrinimo sistema ir būklės stebėjimas.
  • Galimybė dirbti su optimizavimo programomis dėtalių gręžimui, taip pat spausdinti etiketes.

KONSTRUKCIJOS PRIVALUMAI

Valdymo skydas
Valdymo skydas su regos sistema - ant laikiklio sumontuota autonominė išmanioji kamera, pagaminta DATALOGIC, automatiškai nuskaito visus praeinančius brūkšninius kodus.
Gręžimo grupė
Staklėse įrengtos 3 gręžimo grupės: 12 - horizontalių grąžtų, 35 - vertikalių grąžtų (26 - viršuje, 9 - apačioje). Standartinėje komplektacijoje sumontuoti du frezavimo įrenginiai (3,5 kW) ir griovelių pjovimo pjūklas.
Mažiausias gręžimo atstumas su dviem galvutėmis:
Vertikalioms skylėms - 64 mm.
Horizontalioms skylėms - 128 mm.
Gręžimas iš 6 pusių
Staklės skirtos naudoti automatiniame režime su galimybe į liniją sujungti iki 3 staklių.
Dėl galimybės gręžti iš 6 pusių staklės vienu metu gali apdoroti dvi plokštes - viršutinę ir apatinę - per vieną darbo ciklą.
Frezavimo įrenginys
2 frezavimo velenai: viršutinis - 5,5 kW, apatinis - 3,5 kW, 18 000 apsukų per minutę (viršuje ir apačioje), skirti tiesiems ir lenktiems grioveliams pjauti.
Griovelių formavimo įrenginys
Griovelių pjovimo įrenginys su pjūklu (disko skersmuo 120 mm).
Detalių gręžimo optimizatorius
Galimybė dirbti su visomis populiariomis detalių gręžimo optimizavimo ir etikečių spausdinimo programomis.
Galingas korpusas
Kuriant stakles buvo apskaičiuotos ir sumodeliuotos didžiausios leistinos apkrovos ir staklių konstrukcijos reikalavimai. Korpusas grūdinamas, kad būtų sumažinti visi vidiniai medžiagos įtempiai, o tada apdirbama didelio tikslumo CNC įranga.
Iškrovimo konvejeris
Iškrovimo konvejeryje įrengtos juostinės pavaros ir judesio jutikliai.

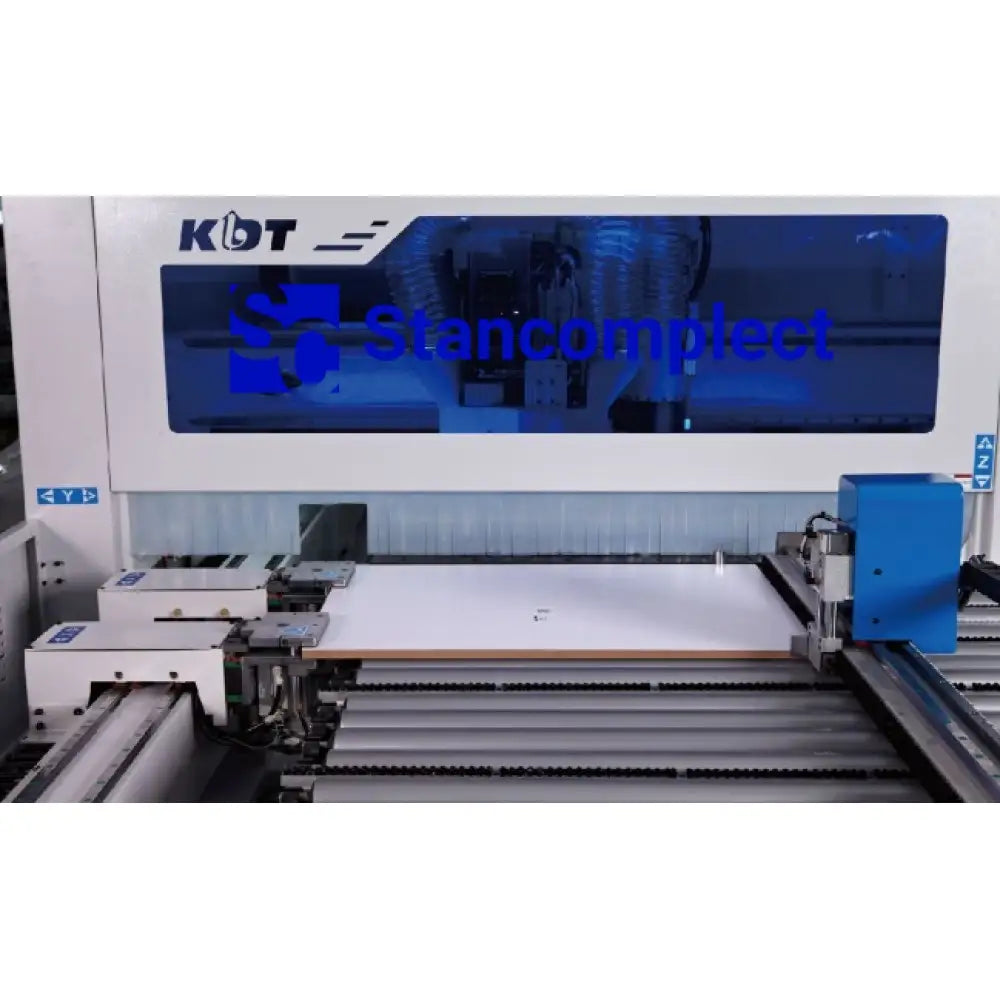

Padėties nustatymo spaustuvai
Automatinio šoninio lygintuvo dėka ruošinys ant staklių pastatomas į reikiamą padėtį. Nuskaičius brūkšninį kodą, šoninis lygintuvas kuo labiau priartėja prie ruošinio matmenų. Ruošinys remiasi į nulinį tašką X ašyje, o šoninis lygintuvas jį pozicionuoja Y ašyje. Tada du pneumatiniai griebtuvai perkelia ruošinį į staklių darbinę zoną tolesniam apdirbimui.
Vertikalus prispaudimas
Galingas vertikalus prispaudimas patikimai pozicionuoja ruošinį. Veikia sinchroniškai su gręžimo įrenginiu.
Judančios plokštelės
Judančios plokštės gręžimo zonoje suteikia galimybę atlikti kiauryminį frezavimą.
